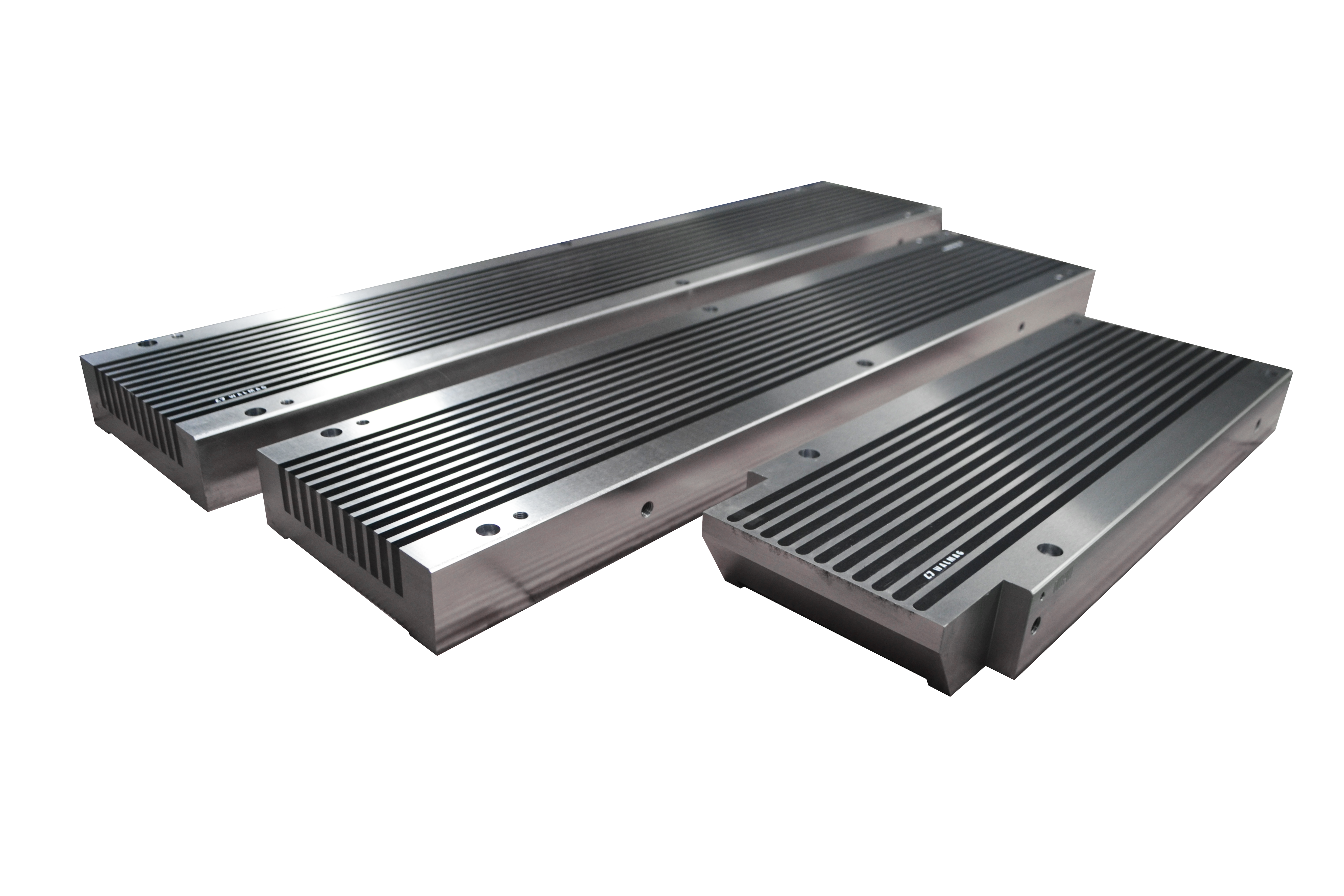

Permanentní magnetické bloky


Permanentní blok

Kdy zvolit permanentní magnetické bloky bloky:

Magnetic permanent blocks are supplied in sizes and clamping force according to customer requirements. These blocks are used for use under the belts of deburring machines, ensuring reliable and firm clamping of the material during the deburring process. Thanks to the individual adjustment of dimensions and clamping force, they offer optimum performance and efficiency for different applications.

Výhody:

  • Možnost obrobení do požadovaného tvaru, aby se přizpůsobily různým komponentům
  • Možnost příčného i podélného pólování
  • Jejich pomocí je možné zjemnit magnetické pole upínače pro upnutí i jinak příliš malých či tenkých obrobků
  • Lze je využít i jako boční podporu v případě broušení obrobků s malou celkovou kontaktní plochou s upínačem ( např. duté tenkostěnné profily)
  • Minimální objednací množství 1 - 3 kusy v závislosti na rozměru. Kontaktujte nás pro upřesnění.

Související produkty

Help

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Help

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Podrobný popis:

Permanentní kruhový upínač Alustar je odlehčenou verzí upínače Neostar. Hliníkové těleso výrazně snižuje jeho hmotnost, čímž umožňuje upínat obrobky větší hmotnosti než základní verze Neostar. Velkou výhodou upínače je patentovaný přepínací mechanismus, který umožňuje variabilně nastavit upínací sílu a pevně fixuje nastavenou upínací sílu v jakékoli poloze. Díky přepínacímu mechanismu si zapnete upínač na 10 až 20 % síly, snadno vycentrujete obrobek, přepnete na 100 % a přikročíte k bezpečné operaci. Vysokou životnost permanentního upínače zaručuje pevná pólová deska z jednoho kusu. možnost přebroušení až o 5 mm. Tento upínač je možné na přání dodat s průchozím otvorem.

Důležité parametry:

  • Aplikace: Soustružení, kruhové broušení
  • Technologie: Permanentní
  • Upínací síla: 140 N/cm2
  • Pólování: Radiální
  • Limit přebroušení: 5 mm
  • Záruka: 2 roky

Doplňující informace:

Zákazník si může nadstandardně zvolit:
  • Středové vrtání
  • Přesná středící díra (možno skrz)
  • Přídavná pólová deska
  • Pólová deska s T drážkami
  • Sestava pólových nástavců

Součást balení:

  • Magnetický upínač
  • Ráčnový klíč
  • Návod k obsluze

Použití:

  • Soustružení a broušení obrobků kruhového tvaru
výkres Alustar

Parametry:

Katalogové číslo D (mm) H (mm) D1 (mm) E (mm) F (mm) Hmotnost (kg)
ALUS20D200 200 79 20 110 180 11,5
ALUS20D250 250 79 30 166 220 18
ALUS20D300 300 82 38 180 260 27
ALUS20D350 350 82 40 220 300 36
ALUS20D400 400 84 40 260 340 47
ALUS30D500 500 109 50 330 400 98
ALUS30D600 600 109 90 350 450 142
