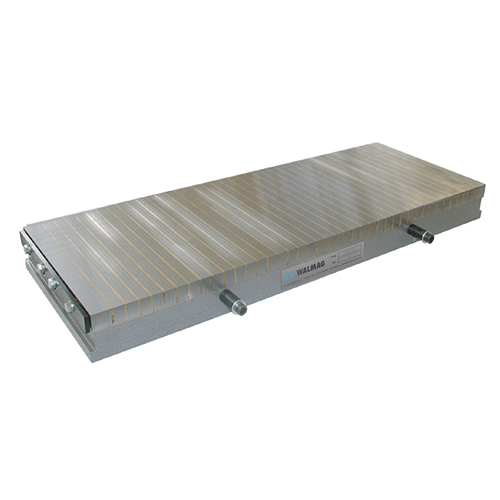

Elektromagnetický upínač pro běžné broušení Unigrip


Magnetický upínač Unigrip

Kdy zvolit elektromagnetický upínač Unigrip:

Unigrip je univerzální elektromagnetický upínač, který se díky zajímavé ceně a upínací síle 90 N/cm2 hodí do běžných průmyslových provozů k upínání pro každodenní broušení středních až velkých obrobků.

Výhody:

  • Skvělý poměr ceny a výkonu
  • Vysoká rychlost výměny obrobků pro účinnou výrobu
  • Odolná pólová deska s kombinovaným příčným pólováním dovolující univerzální využití při broušení velkých i menších dílců
  • Odolná vodotěsná konstrukce s pevně uloženými cívkami
  • Standardní vstupní napětí 110 V

Související produkty

Help

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Help

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Katalogové číslo Rozměr upínače H [mm] Dostupnost (orientační) Cena bez DPH
UNIG200600
200x600 mm 73.00 5-6 týdnů
Na dotaz
UNIG2001000
200x1000 mm 73.00 5-6 týdnů
Na dotaz
UNIG2501000
250x1000 mm 73.00 5-6 týdnů
Na dotaz
UNIG300500
300x500 mm 73.00 5-6 týdnů
Na dotaz
UNIG300600
300x600 mm 73.00 5-6 týdnů
Na dotaz
UNIG300800
300x800 mm 73.00 5-6 týdnů
Na dotaz
UNIG3001000
300x1000 mm 73.00 5-6 týdnů
Na dotaz
UNIG3001500
300x1500 mm 83.00 5-6 týdnů
Na dotaz
UNIG400600
400x600 mm 73.00 5-6 týdnů
Na dotaz
UNIG400700
400x700 mm 73.00 5-6 týdnů
Na dotaz
UNIG400800
400x800 mm 73.00 5-6 týdnů
Na dotaz
UNIG4001000
400x1000 mm 73.00 5-6 týdnů
Na dotaz
UNIG4001500
400x1500 mm 83.00 5-6 týdnů
Na dotaz
UNIG4002000
400x2000 mm 83.00 5-6 týdnů
Na dotaz
UNIG500600
500x600 mm 73.00 5-6 týdnů
Na dotaz
UNIG500800
500x800 mm 73.00 5-6 týdnů
Na dotaz
UNIG5001000
500x1000 mm 73.00 5-6 týdnů
Na dotaz
UNIG5001500
500x1500 mm 83.00 6-7 týdnů
Na dotaz
UNIG5002000
500x2000 mm 83.00 6-7 týdnů
Na dotaz
UNIG6001000
600x1000 mm 73.00 6-7 týdnů
Na dotaz
UNIG6001500
600x1500 mm 83.00 6-7 týdnů
Na dotaz
UNIG6002000
600x2000 mm 83.00 6-7 týdnů
Na dotaz

Podrobný popis:

Unigrip je elektromagnetická upínací deska, s kterou lehce zvládnete běžné broušení na plocho. Za příznivou cenu získáte slušnou přídržnou sílu, díky které při upnutí obrobků můžete rychle obrábět dílce různých rozměrů.

K zefektivnění výroby slouží řídící jednotka dovolující snadné zapnutí stisknutím tlačítka či regulaci upínací síly otočením potenciometru. Získáte tak vhodnou upínací sílu ve svém dílenském či průmyslovém provozu.

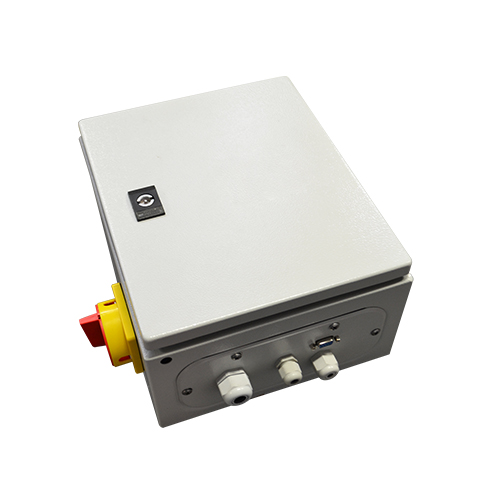

Upínače Unigrip jsou konstruované pro 110 V stejnosměrného proudu a připojení k naší řídící jednotce, která nabízí funkci regulace upínací síly a automatickou demagnetizaci.

Důležité parametry:

  • Aplikace: Broušení
  • Technologie: Elektro
  • Upínací síla: 90 N/cm2
  • Min. velikost obrobku: 25 x 25 x 5 mm
  • Pólování: Příčné
  • Limit přebroušení: 6 mm
  • Pólová rozteč: 19 mm, dále zjemněno 5+0,5/5+0,5/5+3 ocel/mosaz
  • Záruka: 2 roky

Použití:

  • Upnutí středně velkých až velkých obrobků při běžném broušení

Součást balení:

  • Magnetický upínač
  • Boční a zadní dorazy
  • Sada upínek
  • Napájecí kabel 3 m
  • Certifikát
  • Návod k použití
Výkres Unigrip

Parametry

Katalogové číslo W (mm) L (mm) H (mm) Příkon (W) Hmotnost (kg)
UNIG300600 300 600 73 198 96
UNIG400800 400 800 73 253 162
UNIG3001000 300 1000 73 235 172
UNIG4001000 400 1000 73 384 210
UNIG5001000 500 1000 73 443 251
UNIG6001000 600 1000 73 568 358
