Elektropermanentní magnetický upínač Mastermill

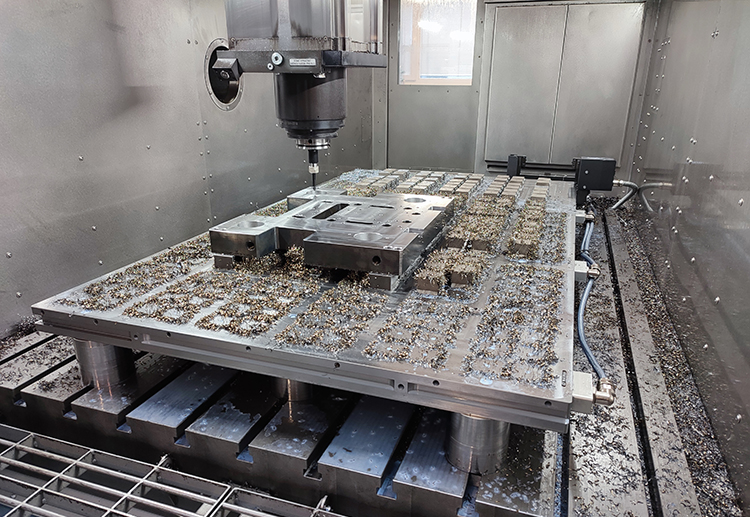

Použití magnetického upínače Mastermill 50

Kdy zvolit elektropermanentní magnetický upínač Mastermill:

Hledáte-li všestranný magnetický upínač vhodný pro frézování a vrtání malých, ale i velkých obrobků, pak je Mastermill dobrou volbou. Pomocí pólových nástavců je navíc možné materiál obrábět až z 5 stran, vrtat skrz a obrábět i nerovný materiál. Pro dosažení optimální upínací síly je nutná tloušťka obrobku min. 12 mm. Standardní provedení s pólovou deskou v kombinaci ocel/nerez lze použít i pro obrábění nasucho nebo s minimem chladící kapaliny.

Výhody:

Možnost obrábění obrobku z 5 stran, vrtání skrz či obrábění nerovných obrobků
Dorazy je možno libovolně přemístit na kteroukoli stranu
Drážka pro přichycení magnetu ke stolu po celém obvodu magnetu
Místo pro upínací otvory šroubů M12 pro přichycení upínače skrz
Kompaktní nízká konstrukce
6 m dlouhý opancéřovaný napájecí kabel
Možnost zapojení sestavy několika magnetů na jednu řídící jednotku
Pólová deska v kombinaci ocel/nerez pro vysokou mechanickou a tepelnou odolnost

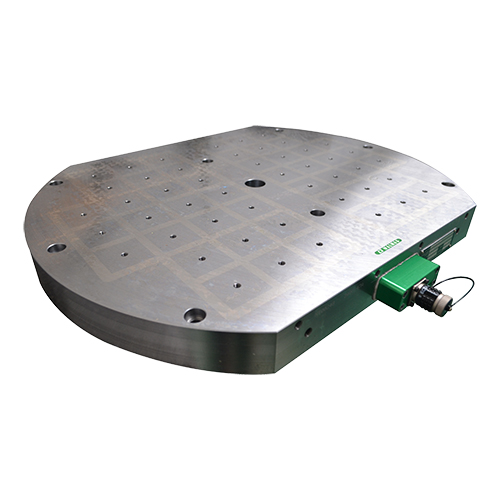

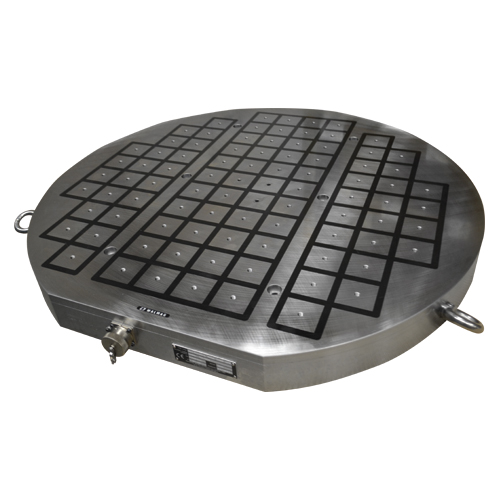

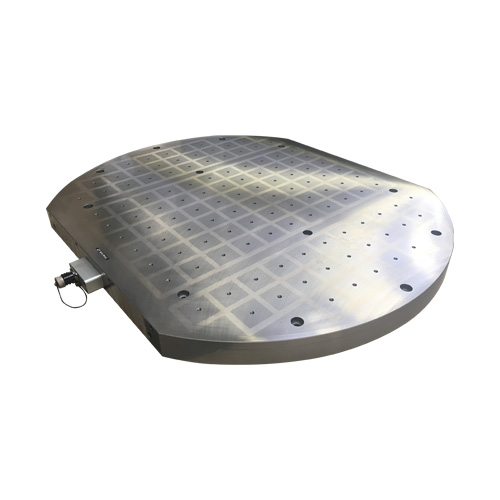

Možnost výroby nestandardních upínačů Mastermill na míru

Související produkty

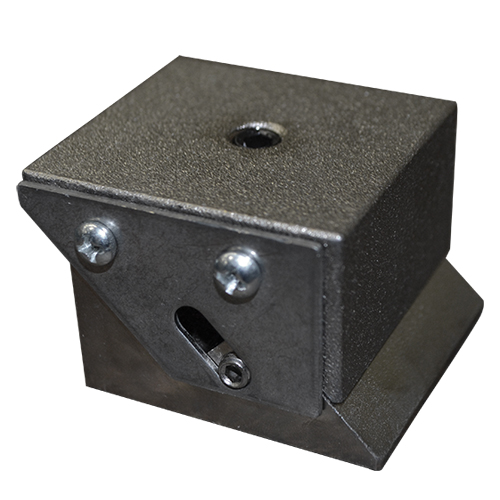

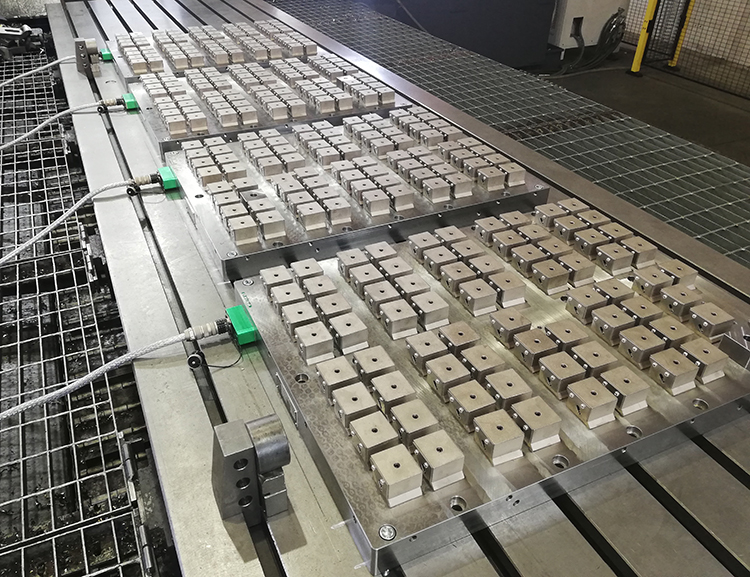

Pohyblivé pólové nástavce pro přenesení magnetického pole
Pohyblivé nástavce pro Mastermill umožnují obrábění z 5 stran.

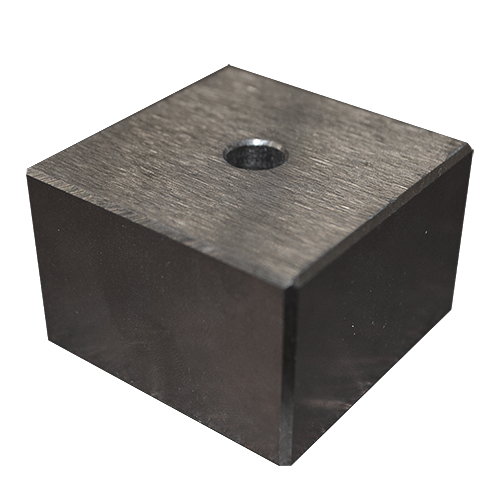

Pevné pólové nástavce pro přenesení magnetického pole
Pevné nástavce k obrábění z 5 stran.

Řídící jednotky elektropermanentních magnetů EP-CU
Řídící jednotka ovládá magnet a spouští při vypnutí jeho demagnetizaci.

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Tabulkové zobrazení

Katalogové číslo	Rozměr upínače	H [mm]	Dostupnost (orientační)	Cena bez DPH
MM50300430	300x430 mm	51.00	4-6 týdnů	Na dotaz
MM50300490	300x490 mm	51.00	4-6 týdnů	Na dotaz
MM50300600	300x600 mm	51.00	4-6 týdnů	Na dotaz
MM50300800	300x800 mm	51.00	5-6 týdnů	Na dotaz
MM50300900	300x900 mm	51.00	5-6 týdnů	Na dotaz
MM50420430	420x430 mm	51.00	5-6 týdnů	Na dotaz
MM50420600	420x600 mm	51.00	obvykle skladem	Na dotaz
MM50420800	420x800 mm	51.00	obvykle skladem	Na dotaz
MM50420900	420x900 mm	51.00	6-7 týdnů	Na dotaz
MM50420990	420x990 mm	51.00	6-7 týdnů	Na dotaz
MM50480490	480x490 mm	51.00	5-6 týdnů	Na dotaz
MM50480600	480x600 mm	51.00	5-6 týdnů	Na dotaz
MM50480800	480x800 mm	51.00	obvykle skladem	Na dotaz
MM50480900	480x900 mm	51.00	6-7 týdnů	Na dotaz
MM50480990	480x990 mm	51.00	6-7 týdnů	Na dotaz
MM50580600	580x600 mm	51.00	6-7 týdnů	Na dotaz
MM50580800	580x800 mm	51.00	6-7 týdnů	Na dotaz
MM50580900	580x900 mm	51.00	6-7 týdnů	Na dotaz
MM50580990	580x990 mm	51.00	6-7 týdnů	Na dotaz

Podrobný popis:

Mastermill je elektropermanentní magnetická upínací deska s velikostí pólů 50 x 50 mm s kompaktní nízkou konstrukcí (jen 51 mm) a nominální upínací silou 170 N/cm². Po celém obvodu elektromagnetu je praktické odsazení pro upínky, na magnetu je také dostatek místa pro průchozí upínací otvory.

Upínací magnet standardně dodáváme s rychloupínacím “bajonetovým” konektorem, dorazy ze 2 stran, 6 metrů dlouhým opancéřovaným kabelem.

Důležité parametry:

Aplikace: Frézování
Technologie: Elektropermanentní
Upínací síla: 170 N/cm²
Min. velikost obrobku: 50 x 110 x 12 mm
Pólování: Čtvercové
Limit přebroušení: 5 mm
Velikost pólů: 50 x 50 mm
Pólová deska: nerez/ocel
Záruka: 2 roky

Doplňující informace:

Zákazník si může nadstandardně zvolit:

jiné umístění vývodu na magnetu
závity pro pólové nástavce, díky kterým je možné obrábění z 5 stran, vrtání skrz či obrábění nerovných dílců
otvory pro přichycení skrz magnet ke stolu
pólovou desku s izolací pólů pomocí epoxidové pryskyřice (není vhodné pro obrábění bez použití chladící kapaliny)

Máte-li dotazy k dispozicím upínače, případně k výběru vhodné řídicí jednotky, ozvěte se nám. Rádi vám poradíme.

Použití:

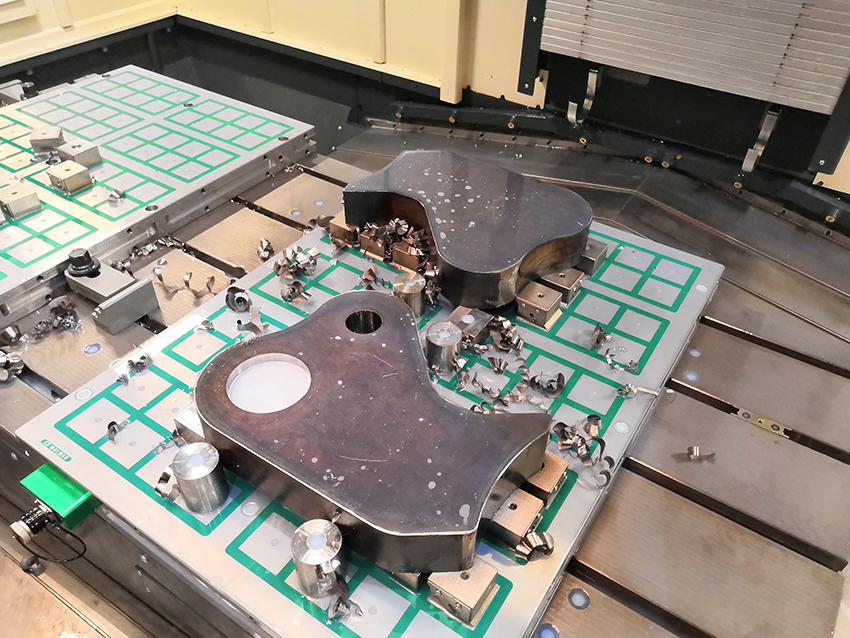

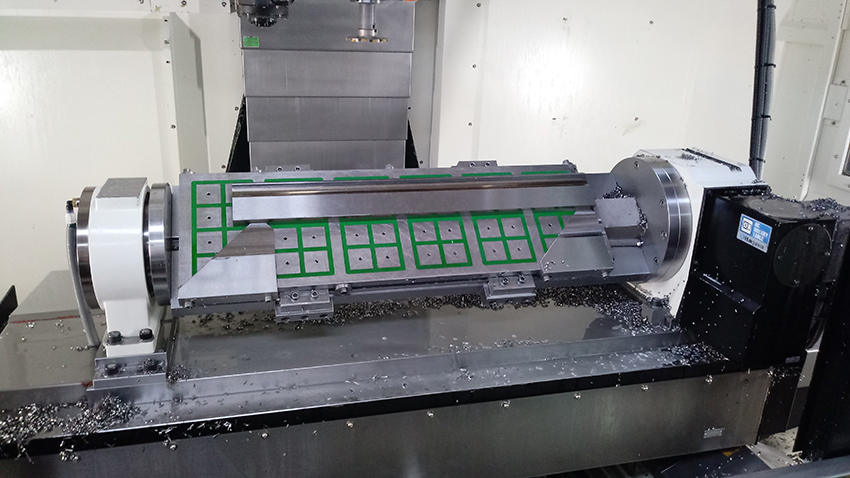

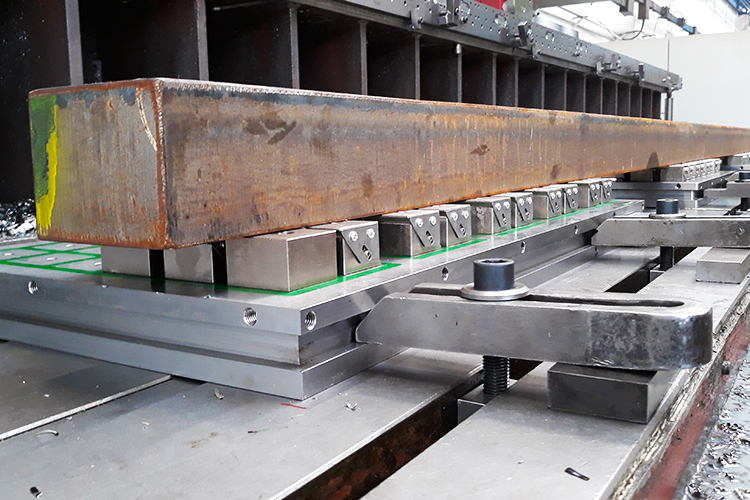

Obrábění nerovných dílců až z 5 stran

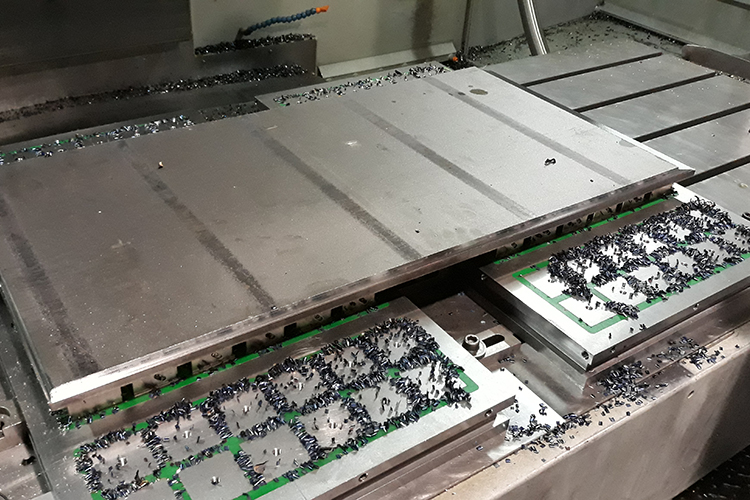

Upínání široké škály velikostí obrobků při frézování
Upínání pro vrtání velkých forem, odlitků, bloků, konstrukcí apod.
Hrubé broušení velkých dílců

Součást balení:

Upínač
Boční dorazy
Pancéřovaný napájecí kabel
Certifikát
Návod k obsluze

Parametry:

Katalogové číslo	Počet pólů	W (mm)	L (mm)	H (mm)	Hmotnost (kg)
MM50300490	24	300	490	51	49
MM50300600	32	300	600	51	61
MM50300800	40	300	800	51	82
MM50300900	48	300	900	51	92
MM50420490	36	420	490	51	70
MM50420600	48	420	600	51	86
MM50420800	60	420	800	51	114
MM50420900	72	420	900	51	128
MM50480600	56	480	600	51	97
MM50480800	70	480	800	51	130
MM50480900	84	480	900	51	146
MM50480990	84	480	990	51	161
MM50580800	80	580	800	51	157
MM50580900	96	580	900	51	177
MM50850990	96	580	990	51	194
