Magnetický upínač pro broušení na plocho Neomill Compact paleta


Kdy zvolit magnetický upínač Neomill Compact paleta:

Magnetický upínač Neomill Compact paleta byl navržen pro upínání obrobků pro přesné upínání obrobků v automatizovaných provozech. Je vhodný pro obrábění, broušení, frézování, elektroerozivní obrábění i měřící operace, a to od menších až po střední a větší dílce. Využijete ho všude tam, kde vyžaduje vysokou přídržnou sílu a stabilitu.
Cena:

od 24992 Kč

Kategorie: Magnetické upínače, Frézování, Vrtání
Vlastnosti: příčné rozdělení pólů, neodymiový magnetický systém
Technologie: Permanentní

Související produkty

Help

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Help

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Katalogové číslo Parametry H [mm] Hmotnost [kg] Dostupnost (orientační) Cena bez DPH
NEOM240240 240x240 mm 48,00 21,00 5-6 týdnů 24 992 Kč
x
NEOM280280 280x280 mm 48,00 28,00 5-6 týdnů 26 894 Kč
x
NEOM320320 320x320 mm 48,00 37,00 5-6 týdnů 33 897 Kč
x

Podrobný popis:

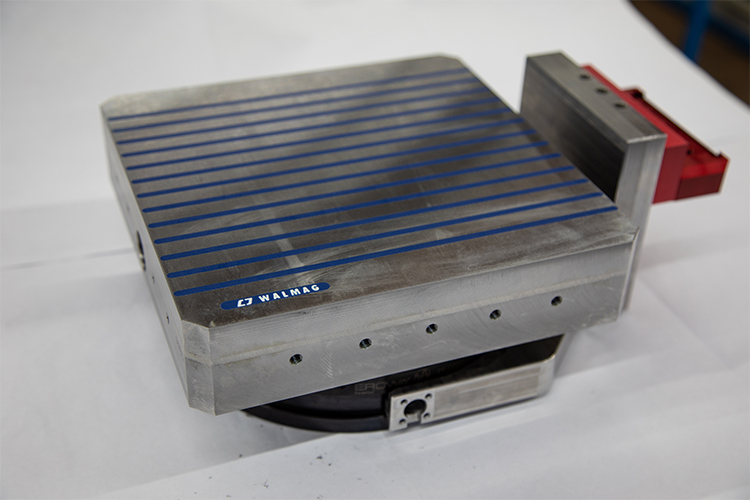

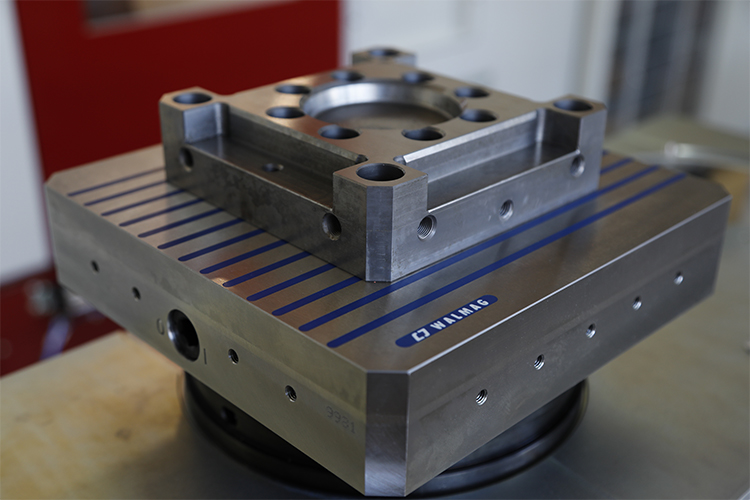

Neomill Compact paleta je magnetický upínač, který je vybavený robustní a voděodolnou konstrukcí. Odolnost a silné neodymové magnety ho předurčují pro upínání obrobků při nejnáročnějších obráběcích aplikací, jako je například namáhavé a rychlé frézování.

Všestrannost upínače poskytuje větší pólová deska s příčným rozdělením pólů, která svou přídržnou silou dokonale upne malé ale i rozměrné dílce. Volitelně lze upínač vybavit praktickými madly, díky kterým upínač snadno přemístíte k jinému stroji, případně ke stolu k vychystávacím operacím mimo stroj.

Důležité parametry:

  • Aplikace: Frézování, broušení na plocho
  • Technologie: Permanentní
  • Upínací síla: 160 N/cm2
  • Min. velikost obrobku: 15 x 15 x 6 mm
  • Pólování: Příčné
  • Limit přebroušení: 10 mm
  • Pólová rozteč: T15 11+4 mm (ocel/epoxid)

Součást balení:

  • Magnetický upínač
  • Návod k obsluze
  • Přepínací klíč

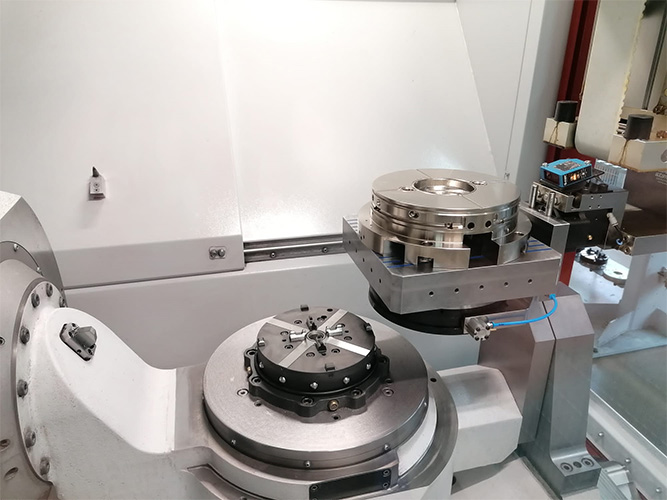

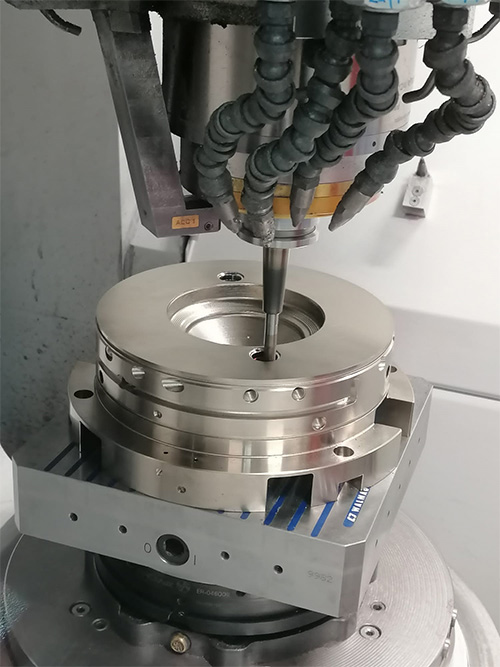

Použití:

  • Upínání od malých, až po rozměrné obrobky
  • Středně namáhavé a rychlé frézování
  • Náročné broušení na plocho
  • Pětiosé obrábění
  • Elektroerozivní obrábění EDM

Parametry

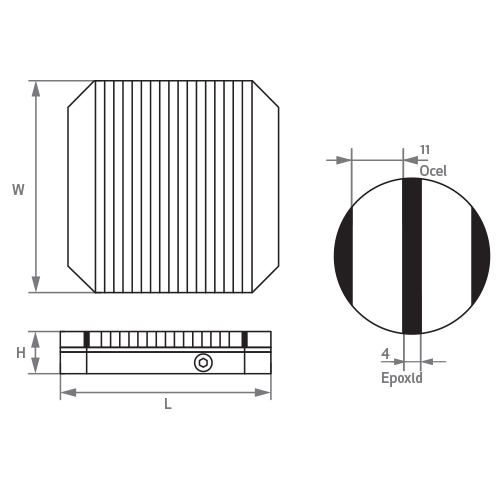

Katalogové číslo W (mm) L (mm) H (mm) Hmotnost (kg)
NEOMC240240 240 240 48 21
NEOMC280280 280 280 48 28
NEOMC320320 320 320 48 37
