PARAMETRY PRODUKTU


Operace
Šířka/průměr upínače





Délka/průměr upínače






Šířka obrobku
mm
Délka obrobku
mm
Technologie magnetu
Pólování upínače  Polohoha pólů k délce upínače
Další vlastnosti

Elektromagnetický upínač pro povrchové broušení na plocho BJP


Kdy zvolit elektromagnetický upínač BJP:

Elektromagnetický upínač BJP se hodí pro náročné broušení široké škály dílců od minimálního rozměru 35 x 35 x 3 mm. Díky kombinované pólové rozteči ale velmi dobře upíná i masivní dílce. Elektromagnet se obsluhuje jednoduše pomocí stisku tlačítka na řídící jednotce, která rovněž umožňuje variabilní nastavení síly pro vytvoření optimálních podmínek upnutí.

Výhody:

  • Pevná vodotěsná konstrukce s vícecívkovým systémem
  • Snadné ovládání díky řídící jednotce – navrženo pro rychlé upnutí a demagnetizaci pro vysokou efektivitu výroby
  • Odolná pólová deska s kombinovaným příčným pólováním pro vysokou variabilitu upínání
  • Malá pólová rozteč: 4 mm oceli a 1 mm mosazi, velká pólová rozteč: cca 42 mm
  • Jednoduchý provoz a údržba
  • Standardní vstupní napětí: 110 V stejnosměrný proud

Související produkty

Help

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Help

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Katalogové číslo Rozměr upínače H [mm] Hmotnost [kg] Dostupnost (orientační) Cena bez DPH
BJP200600
200x600 mm 98,00 77,00 5-6 týdnů
Na dotaz
BJP2001000
200x1000 mm 103,00 146,00 5-6 týdnů
Na dotaz
BJP2501000
250x1000 mm 103,00 182,00 5-6 týdnů
Na dotaz
BJP300500
300x500 mm 98,00 96,00 5-6 týdnů
Na dotaz
BJP300600
300x600 mm 98,00 115,00 5-6 týdnů
Na dotaz
BJP300800
300x800 mm 100,00 150,00 5-6 týdnů
Na dotaz
BJP3001000
300x1000 mm 103,00 201,00 5-6 týdnů
Na dotaz
BJP3001500
300x1500 mm 113,00 331,00 6-7 týdnů
Na dotaz
BJP400600
400x600 mm 98,00 153,00 5-6 týdnů
Na dotaz
BJP400700
400x700 mm 100,00 198,00 5-6 týdnů
Na dotaz
BJP400800
400x800 mm 100,00 209,00 5-6 týdnů
Na dotaz
BJP4001000
400x1000 mm 103,00 269,00 6-7 týdnů
Na dotaz
BJP4001500
400x1500 mm 113,00 443,00 6-7 týdnů
Na dotaz
BJP4002000
400x2000 mm 113,00 640,00 6-8 týdnů
Na dotaz
BJP500600
500x600 mm 103,00 202,00 5-6 týdnů
Na dotaz
BJP500800
500x800 mm 108,00 0 5-6 týdnů
Na dotaz
BJP5001000
500x1000 mm 108,00 352,00 6-7 týdnů
Na dotaz
BJP5001500
500x1500 mm 113,00 553,00 6-7 týdnů
Na dotaz
BJP5002000
500x2000 mm 0 0 6-8 týdnů
Na dotaz
BJP6001000
600x1000 mm 113,00 450,00 6-7 týdnů
Na dotaz
BJP6001500
600x1500 mm 113,00 650,00 6-7 týdnů
Na dotaz
BJP6002000
600x2000 mm 113,00 960,00 6-8 týdnů
Na dotaz

Podrobný popis:

BJP je jedním z nejvšestrannějších elektromagnetických upínačů. Cívky jsou v upínači uspořádány pro maximální využití jejich kapacity. BJP tak generuje vysokou a rovnoměrnou upínací sílu za minimálního ohřevu pracovní plochy. Elektromagnetický upínač disponuje snadným ovládáním díky řídící jednotce, jednoduše stisknutím tlačítka nebo otočením vypínače. Magnetickou upínací sílu tak snadno nastavíte pro vytvoření ideálních podmínek v provozu. Tato operace může být částečně, nebo plně automatická díky propojení vhodné řídicí jednotky s upínačem a řídícím systémem stroje. Magnetické upínače BJP jsou přes řídící jednotku napájeny stejnosměrným proudem 110 V. Tato jednotka kromě funkce plynulé regulace upínací síly nabízí i automatickou demagnetizaci, aby v obrobku po odepnutí nezůstával zbytkový magnetismus.

Důležité parametry:

  • Aplikace: Broušení
  • Technologie: Elektro
  • Upínací síla: 130 N/cm2
  • Min. velikost obrobku: 35 x 35 x 3 mm
  • Pólování: Příčné
  • Limit přebroušení: 7 mm
  • Pólová rozteč: 42 mm, dále zjemněno 4+1 ocel/mosaz

Doplňující informace:

Výběr vhodné řídicí jednotky a elektrické zapojení konzultujte s našimi techniky. Elektromagnetické upínače BJP vám na přání můžeme dodat také s podélným pólováním.

Použití:

  • Náročné povrchové broušení na plocho u široké škály velikostí obrobků

Součást balení:

  • Upínač
  • Zadní a boční dorazy
  • Napájecí kabel
  • Certifikát
  • Návod k použití

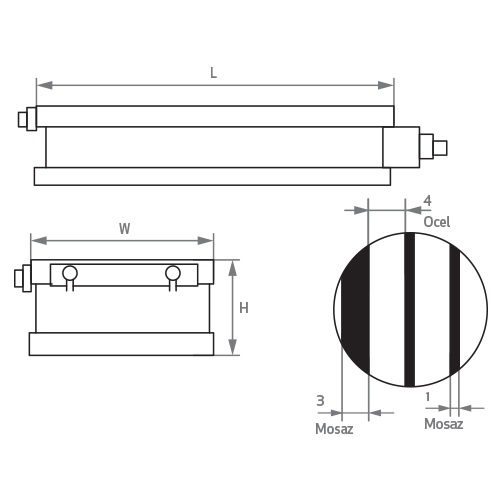

Parametry:

Katalogové číslo W (mm) L (mm) H (mm) Příkon (W) Hmotnost (kg)
BJP200600 200 600 98 160 77
BJP300600 300 600 98 215 118
BJP400800 400 800 100 350 212
BJP3001000 300 1000 103 350 201
BJP4001000 400 1000 103 435 269
BJP5001000 500 1000 108 530 352
BJP6001000 600 1000 113 620 420
