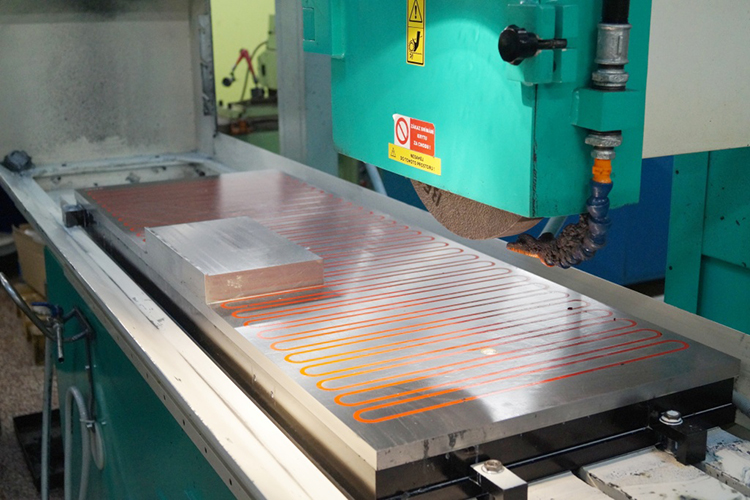

Elektromagnetická upínací deska pro ploché broušení Elmag compact


Kdy zvolit upínač Elmag Compact:

Elektromagnetický upínač Elmag Compact je vhodný pro silové i finální plošné broušení středně velkých až velkých obrobků.

Výhody:

  • Snadné ovládání skrze řídicí jednotku
  • Pólová deska z jednoho kompaktního celku
  • Dlouhá životnost díky vysokému limitu přebroušení pólové desky
  • Několikanásobná ochrana proti zatečení – tělo z jednoho kusu oceli, cívky kompletně zalité v epoxidu, kvalitní galvanizovaná fólie mezi tělesem a pólovou deskou magnetu
  • Délka napájecího kabelu je standardně 6 m
  • Standardní vstupní napětí: 110 V (DC)

Související produkty

Help

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Help

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Katalogové číslo Rozměr upínače H [mm] Hmotnost [kg] Dostupnost (orientační) Cena bez DPH
ELMG200600
200x600 mm 70,00 60,00 4-5 týdnů
37 813 Kč
x
ELMG2001000
200x1000 mm 80,00 116,00 5-6 týdnů
54 206 Kč
x
ELMG2501000
250x1000 mm 79,00 137,00 5-6 týdnů
63 539 Kč
x
ELMG300500
300x500 mm 70,00 76,00 4-5 týdnů
42 483 Kč
x
ELMG300600
300x600 mm 70,00 91,00 4-5 týdnů
50 474 Kč
x
ELMG300800
300x800 mm 70,00 122,00 5-6 týdnů
60 996 Kč
x
ELMG3001000
300x1000 mm 80,00 174,00 4-5 týdnů
72 306 Kč
x
ELMG3001500
300x1500 mm 80,00 260,00 5-6 týdnů
94 957 Kč
x
ELMG400600
400x600 mm 70,00 122,00 5-6 týdnů
60 996 Kč
x
ELMG400700
400x700 mm 70,00 141,00 5-6 týdnů
67 748 Kč
x
ELMG400800
400x800mm 70,00 162,00 5-6 týdnů
74 426 Kč
x
ELMG4001000
400x1000 mm 80,00 232,00 5-6 týdnů
88 344 Kč
x
ELMG4001500
400x1500 mm 80,00 347,00 5-6 týdnů
111 977 Kč
x
ELMG4002000
400x2000 mm 80,00 463,00 5-6 týdnů
149 304 Kč
x
ELMG500600
500x600 mm 70,00 152,00 5-6 týdnů
72 306 Kč
x
ELMG500800
500x800 mm 70,00 203,00 5-6 týdnů
88 344 Kč
x
ELMG5001000
500x1000 mm 80,00 290,00 5-6 týdnů
93 314 Kč
x
ELMG5001500
500x1500 mm 80,00 435,00 5-6 týdnů
139 973 Kč
x
ELMG5002000
500x2000 mm 80,00 579,00 5-6 týdnů
210 356 Kč
x
ELMG6001000
600x1000 mm 80,00 347,00 5-6 týdnů
111 977 Kč
x
ELMG6001500
600x1500 mm 80,00 533,00 5-6 týdnů
167 965 Kč
x
ELMG6002000
600x2000 mm 80,00 689,00 5-6 týdnů
252 427 Kč
x

Podrobný popis:

Elmag Compact je výkonný elektromagnetický upínač vhodný pro ploché broušení. Pólová deska je vyrobená z jednoho kompaktního celku, izolaci mezi jednotlivými póly tvoří výplň z tvrzené epoxidové pryskyřice. Upínací desku Elmag Compact standardně dodáváme s dorazovými lištami a s napájecím kabelem.

Důležité parametry:

  • Aplikace: Broušení
  • Technologie: Elektro
  • Upínací síla: 130 N/cm2
  • Min. velikost obrobku: 22 x 144 x 48 mm
  • Pólování: Oválné
  • Pólová rozteč: T48 mm
  • Limit přebroušení: 8 mm

Použití:

  • Upínání středně velkých až velkých dílců na bruskách
  • Silové i finální ploché broušení

Součást balení:

  • Upínač
  • Sada upínek
  • Napájecí kabel
  • Návod k obsluze

Parametry:

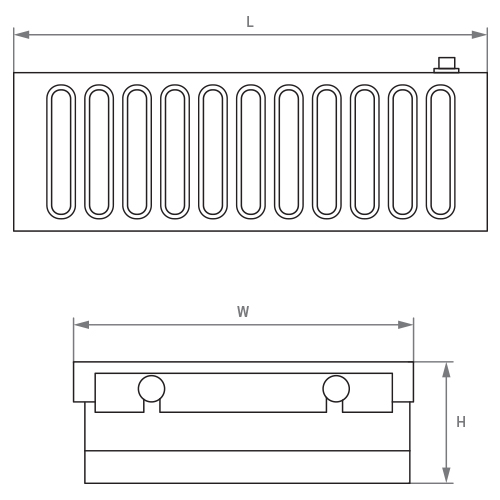

Katalogové číslo W (mm) L (mm) H (mm) Hmotnost (kg)
ELMG200600 200 600 70 60
ELMG2001000 200 1000 80 116
ELMG2501000 250 1000 79 137
ELMG300500 300 500 70 76
ELMG300600 300 600 70 91
ELMG300800 300 800 70 122
ELMG3001000 300 1000 80 174
ELMG3001500 300 1500 80 260
ELMG400600 400 600 70 122
ELMG400700 400 700 70 141
ELMG400800 400 900 70 162
ELMG6001000 600 1000 80 347
ELMG6001500 600 1500 80 533
ELMG6001500 600 1500 80 689
