Permanentní magnetický upínač pro ploché broušení Neomicro

Kdy zvolit permanentní magnetický upínač Neomicro:

Permanentní upínací magnetická deska Neomicro s výjimečnou upínací silou slučuje vysokou kvalitu s příznivou cenou. Je jednoduchý, nenáročný na údržbu. Hodí se především jako příslušenství brusek určených k přesnému plochému broušení velmi malých a tenkých až po velké obrobky. Je vhodný i pro elektroerozivní obrábění.

Výhody:

Pevná konstrukce a vodotěsná konstrukce
Vysoká stabilita a přesnost upínače při broušení na plocho
Schopnost upínat ty nejtenčí dílce
Dlouhá životnost díky pevné pólové desce, kterou můžete mnohokrát zabrousit
Nenáročná obsluha a údržba
Odolný přepínací mechanismus

Objednat

Související produkty

Jednoduchý sinusový stůl Fixar pro přesné úhlové broušení a EDM
Křížové a jednoduché sinusové stoly k magnetickému upínači.

Křížový sinusový stůl Fixar pro přesné úhlové broušení a EDM
Křížový sinusový stůl k magnetickému upínači

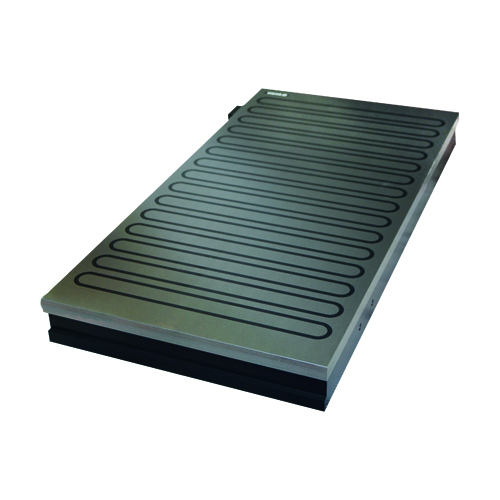

Elektromagnetická upínací deska pro ploché broušení Elmag compact
Magnetický upínač na broušení s oválným pólováním.

Permanentní magnetický upínač pro ploché broušení Neomicro
Magnetický upínač s jemným pólováním pro přesné broušení.

Magnetická deska na frézování Neomill Compact paleta
Odolný magnetický upínač.

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Tabulkové zobrazení

Katalogové číslo	Rozměr upínače	H [mm]	Dostupnost (orientační)	Cena bez DPH
NEOC70140	70x140 mm	49.00	6-7 týdnů	19 539 Kč	x
NEOC100175	100x175 mm	49.00	obvykle skladem	20 804 Kč	x
NEOC100200	100x200 mm	49.00	5-6 týdnů	21 266 Kč	x
NEOC100250	100x250 mm	49.00	5-6 týdnů	21 520 Kč	x
NEOC130255	130x255 mm	49.00	obvykle skladem	22 947 Kč	x
NEOC150150	150x150 mm	51.00	5-6 týdnů	20 748 Kč	x
NEOC150250	150x250 mm	51.00	obvykle skladem	23 900 Kč	x
NEOC150300	150x300 mm	51.00	obvykle skladem	25 010 Kč	x
NEOC150350	150x350 mm	51.00	5-6 týdnů	25 792 Kč	x
NEOC150400	150x400 mm	51.00	5-6 týdnů	27 177 Kč	x
NEOC150450	150x450 mm	51.00	obvykle skladem	30 458 Kč	x
NEOC200400	200x400 mm	51.00	obvykle skladem	30 316 Kč	x
NEOC200450	200x450 mm	51.00	5-6 týdnů	38 362 Kč	x
NEOC200500	200x500 mm	51.00	5-6 týdnů	40 678 Kč	x
NEOC200600	200x600 mm	51.00	obvykle skladem	44 753 Kč	x
NEOC240240P	240x240 mm	56.00	6-8 týdnů	Na dotaz
NEOC250500	250x500 mm	56.00	5-6 týdnů	46 859 Kč	x
NEOC280280P	280x280 mm	63.50	6-8 týdnů	Na dotaz
NEOC300500	300x500 mm	56.00	obvykle skladem	60 349 Kč	x
NEOC300600	300x600 mm	56.00	obvykle skladem	70 661 Kč	x
NEOC320320P	320x320 mm	63.50	6-8 týdnů	Na dotaz

Podrobný popis:

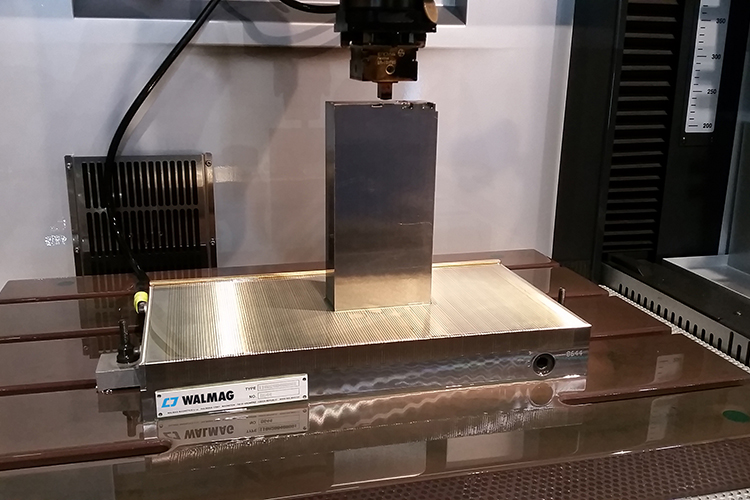

Permanentní magnetický upínač Neomicro je ideální pro přesné broušení malých, tenkých, ale stejně tak velkých dílců či elektroerozivní obrábění. Má nízkou vodotěsnou konstrukci, lze jej chladit roztokem a ponořit do dielektrické kapaliny. Horní pólová deska složená z mosazných a ocelových lamel zaručuje vysokou stabilitu, přesnost a účinnost upnutí pomocí maximální koncentrace magnetické síly do plochy obrobku.

Dlouhou životnost zaručuje pólová deska s limitem přebroušení až 7 mm.

Důležité parametry:

Aplikace: Broušení, EDM
Technologie: Permanentní
Upínací síla: 100 N/cm²
Min. velikost obrobku: 4 x 4 x 1 mm
Pólování: Příčné
Limit přebroušení: 7 mm
Pólová rozteč: T1,9 1,4+0,5 mm - ocel/mosaz
Záruka: 2 roky

Použití:

Přesné broušení na plocho, a to malých a tenkých, stejně tak jako velkých dílců
Použití i pro elektroerozivní obrábění (EDM)

Součást balení:

Upínač
Sada upínek
Přepínací klíč
Zadní a boční dorazy
Certifikát
Návod k obsluze

Parametry

Katalogové číslo	W (mm)	L (mm)	H (mm)	Hmotnost (kg)
NEOC100175	100	175	49	7
NEOC100250	100	250	49	10
NEOC130255	130	255	49	13
NEOC150250	150	250	51	15
NEOC150300	150	300	51	18
NEOC150350	150	350	51	22
NEOC150400	150	400	51	25
NEOC150450	150	450	51	28
NEOC200400	200	400	51	34
NEOC200450	200	450	51	37
NEOC200500	200	500	51	41
NEOC200600	200	600	51	49
NEOC250500	250	500	56	56
NEOC300600	300	600	56	81
