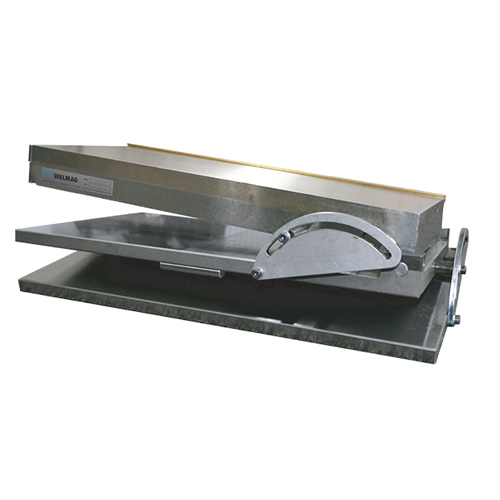

Křížový sinusový stůl Fixar pro přesné úhlové broušení a EDM


Kdy zvolit křížový sinusový stůl Fixar:

Křížový sinusový stůl Fixar s permanentním upínačem Neomicro je konstruovaný pro přesné úhlové broušení. Při upnutí obrobku získáte výbornou variabilitu obrábění, protože Fixar dovoluje naklápění v podélné a příčné ose zároveň.

Výhody:

  • Naklápění možné o obou osách, podélné i příčné
  • Nastavení úhlů v podélném rozsahu 0 – 45°, v příčném 0 – 30°
  • Jedinečná konstrukce ložiska
  • Pevná tvrzená základní deska
  • Vynikající přesnost +/- 5 úhlových vteřin i po delší době používání
  • Rovnoběžnost (souběžnost): +/- 5 mikronů na 100 mm
  • Vybavený kvalitním magnetickým upínačem Neomicro s jemným uspořádáním pólů (volitelně lze stůl vybavit i jiným upínačem, například typu Neomill nebo Electrofine)

Související produkty

Help

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Help

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Katalogové číslo Rozměr H [mm] Dostupnost (orientační) Cena bez DPH
SINEC100175
100x175 mm 104.00 na dotaz
Na dotaz
SINEC130255
130x255 mm 120.00 na dotaz
Na dotaz
SINEC150300
150x300 mm 123.00 na dotaz
Na dotaz
SINEC150350
150x350 mm 123.00 na dotaz
Na dotaz
SINEC200400
200x400 mm 124.00 na dotaz
Na dotaz

Podrobný popis:

Křížový sinusový stůl Fixar je vysoce přesné zařízení, které je navržené pro upnutí obrobku během precizního úhlového broušení, elektroerozivního obrábění a měření. Zvyšuje efektivitu práce při obrábění, protože nabízí možnost naklánět upnutý obrobek v obou osách s vysokou přesností.

Úhly jednoduše nastavíte pomocí koncových měrek na základě principu sinus. Unikátní konstrukce ložiska společně s tvrzenou základní deskou a bočním vedením poskytují mimořádnou přesnost i po delší době používání.

Součástí křížového sinusového stolu je magnetický upínač Neomicro, který je stabilní a má pevnou konstrukci s velkou upínací silou bez deformace obrobku až 100 N/cm2.

Důležité parametry:

  • Aplikace: Broušení
  • Technologie: Permanentní
  • Upínací síla: 100 N/cm2
  • Min. velikost obrobku: 4 x 4 x 1 mm
  • Pólování: Příčné
  • Limit přebroušení: 7 mm
  • Pólová rozteč: T1,9 1,4+0,5 mm (ocel/mosaz)
  • Záruka: 2 roky

Doplňující informace:

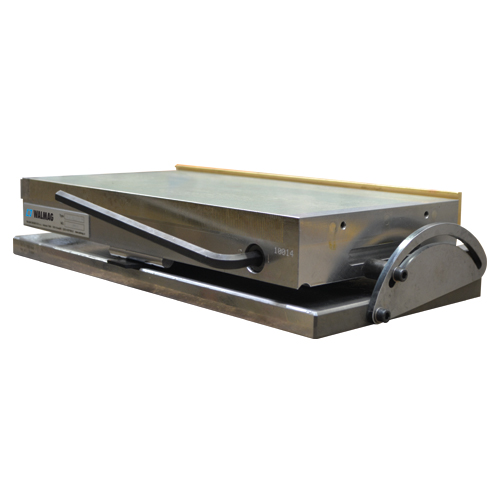

Křížový sinusový stůl Fixar dovoluje naklápění v obou osách současně. Pokud vám stačí naklápění v jedné ose (podélné či příčné), prohlédněte si jednoduchý sinusový stůl Fixar.

Součást balení

  • Sinusový stůl
  • Imbusové klíče
  • Tabulka pro rychlé nastavení úhlů
  • Návod k obsluze

Použití:

  • Přesné úhlové broušení na plocho
  • Elektroerozivní broušení – EDM
  • Měření

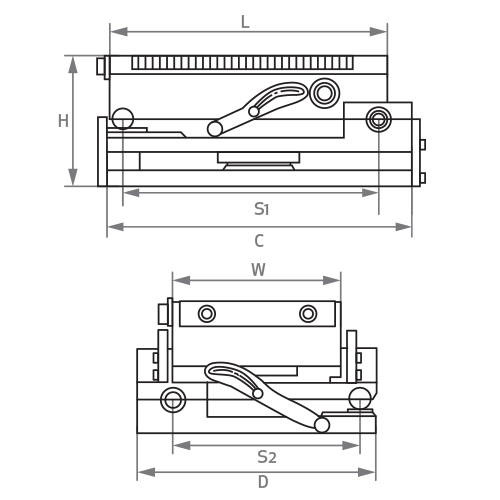

Výkres Fixar

Parametry

Katalogové číslo W (mm) L (mm) H (mm) C x D (mm) S (mm) Hmotnost (kg)
SINEC100175 100 175 104 210 x 140 165/110 15
SINEC130255 130 255 120 290 x 170 245/140 32
SINEC150300 150 300 123 335 x 190 340/160 49,5
SINEC200400 200 400 124 435 x 240 390/210 73
