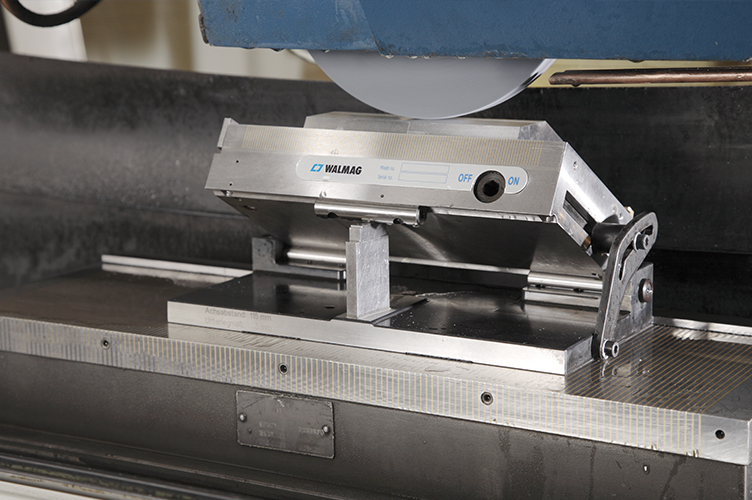

Jednoduchý sinusový stůl Fixar pro přesné úhlové broušení a EDM


Kdy zvolit jednoduchý sinusový stůl Fixar:

Jednoduchý sinusový stůl Fixar s permanentní deskou Neomicro je vhodný pro přesné úhlové broušení, elektroerozivní obrábění a měření. Vybrat si můžete model s nastavením úhlů v podélné ose, nebo s nastavením úhlů v příčné ose.

Výhody:

  • Nastavení úhlů v podélné v rozsahu 0 – 45° (nebo příčné 0 – 30°)
  • Tvrzená základní deska pro mimořádnou stabilitu
  • Mimořádná přesnost +/- 5 úhlových vteřin i po delší době používání
  • Rovnoběžnost (souběžnost): +/- 5 mikronů na 100 mm
  • Vybavený kvalitním magnetickým upínačem Neomicro s jemným uspořádáním pólů (volitelně lze stůl vybavit i jiným upínačem, například typu Neomill nebo Electrofine)

Související produkty

Help

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Help

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Katalogové číslo Rozměr H [mm] Dostupnost (orientační) Cena bez DPH
SINES70140
70x140 mm 67.00 na dotaz
Na dotaz
SINES130255
130x255 mm 76.00 na dotaz
Na dotaz
SINES150250
150x250 mm 79.00 na dotaz
Na dotaz
SINES150300
150x300 mm 79.00 na dotaz
Na dotaz
SINES150350
150x350 mm 87.00 na dotaz
Na dotaz
SINES150450
150x450 mm 87.00 na dotaz
Na dotaz
SINES200400
200x400 mm 88.00 na dotaz
Na dotaz
SINES300600
300x600 mm 95.00 na dotaz
Na dotaz

Podrobný popis:

Jednoduchý sinusový stůl Fixar je vysoce přesný přístroj, který je určený pro spolehlivé upnutí obrobku při precizním úhlovém broušení, elektroerozivním obrábění a pro měřící účely. Dovoluje nastavení úhlů přes měřidlo v rozsahu 0 – 45° s vysokou přesností. Nastavení úhlu provedete pomocí koncových měrek na základě principu sinus. Unikátní konstrukce ložiska společně s tvrzenou základní deskou a bočním vedením umožňují extsrémní přesnost i po delší době používání.

Sinusový stůl je standardně vybavený permanentním magnetickým upínačem Neomicro, který je jednoduchý, nenáročný na údržbu a má prakticky neomezenou životnost.

Důležité parametry:

  • Aplikace: Broušení
  • Technologie: Permanentní
  • Upínací síla: 100 N/cm2
  • Min. velikost obrobku: 4 x 4 x 1 mm
  • Pólování: Příčné
  • Limit přebroušení: 7 mm
  • Pólová rozteč: T1,9 1,4+0,5 mm (ocel/mosaz)
  • Záruka: 2 roky

Doplňující informace:

Jednoduchý sinusový stůl Fixar dovoluje naklápění buď v podélné, nebo v příčné ose – záleží, který model si vyberete. Pokud vyžadujete naklápění v obou osách zároveň, prohlédněte si křížový sinusový stůl Fixar.

Součást balení

  • Sinusový stůl
  • Imbusové klíče
  • Tabulka pro rychlé nastavení úhlů
  • Návod k obsluze

Použití:

  • Přesné úhlové broušení na plocho
  • Elektroerozivní broušení – EDM
  • Měření

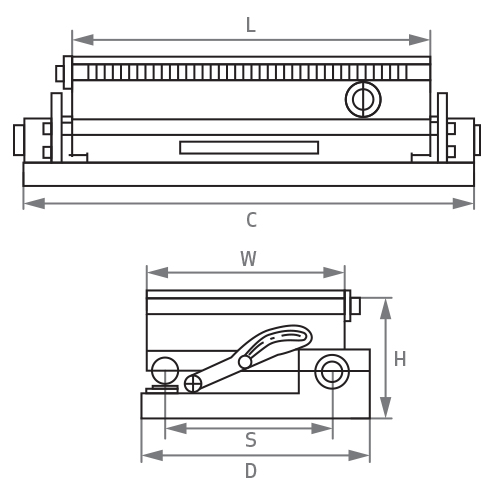

Výkres Fixar

Parametry

Katalogové číslo W (mm) L (mm) H (mm) C x D (mm) S (mm) Hmotnost (kg)
SINES70140 70 140 67 130 x 140 55 7
SINES130255 130 255 76 295 x 145 115 20
SINES150250 150 250 79 290 x 165 135 20
SINES150300 150 300 79 340 x 165 135 27
SINES150350 150 350 87 390 x 165 135 34,5
SINES150450 150 450 87 490 x 165 135 44
SINES200400 200 400 88 440 x 215 185 52
SINES300600 300 600 95 660 x 320 285 121
