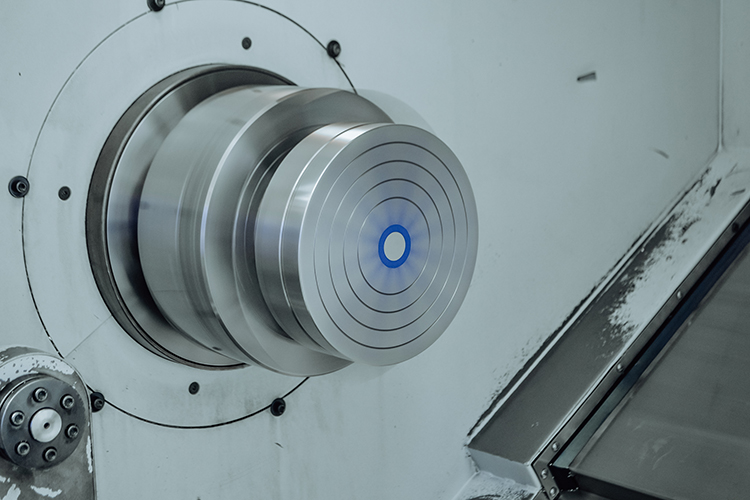

Permanentní magnetická upínací deska Neostar


Kdy zvolit permanentní magnetický upínač Neostar:

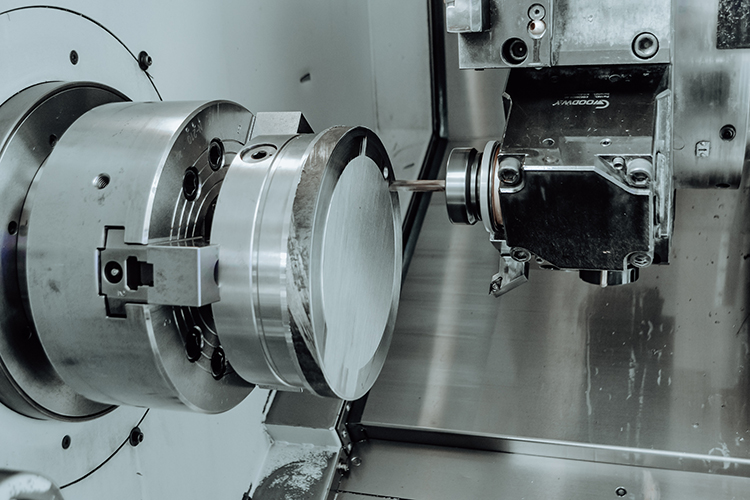

Permanentní upínač Neostar je díky pólové desce s radiálními póly určený pro soustružení a broušení obrobků většinou kruhového tvaru. Výhodou je možnost obrábět čelo, vnitřní a vnější průměr obrobku v jedné operaci.

Výhody:

  • Kompaktní pólová deska z jednoho kusu oceli s radiálními póly
  • Vhodný pro soustružení a broušení na kulato
  • Velmi výkonný dvojitý Neodymový magnetický systém
  • Ocelová základna

Související produkty

Help

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Help

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Katalogové číslo Rozměr upínače H [mm] Hmotnost [kg] Dostupnost (orientační) Cena bez DPH
NEOS130PD
D130 mm 20.00 1.98 5-6 týdnů
7 686 Kč
x
NEOS130
D130 mm 57.00 5.00 skladem
19 822 Kč
x
NEOS150
D150 mm 57.00 7.00 skladem
19 882 Kč
x
NEOS200PD
D200 mm 0 4.20 1-4 dny
10 589 Kč
x
NEOS200
D200 mm 57.00 12.95 skladem
27 294 Kč
x
NEOS250PD
D250 mm 20.00 0 5-6 týdnů
13 107 Kč
x
NEOS250
D250 mm 70.00 25.00 skladem
33 430 Kč
x
NEOS300PD
D300 mm 0 0 5-6 týdnů
20 144 Kč
x
NEOS300
D300 mm 73.00 37.40 1-4 dny
43 213 Kč
x
NEOS350PD
D350 mm 0 0 5-6 týdnů
24 144 Kč
x
NEOS350
D350 mm 73.00 49.00 5-6 týdnů
62 200 Kč
x
NEOS400PD
D400 mm 0 18.50 5-6 týdnů
31 891 Kč
x
NEOS400
D400 mm 74.00 68.00 5-6 týdnů
84 440 Kč
x
NEOS500PD
D500 mm 0 0 6-7 týdnů
Na dotaz
NEOS500
D500 mm 88.00 109.00 6-7 týdnů
107 404 Kč
x
NEOS600PD
D600 mm 0 0 6-7 týdnů
Na dotaz
NEOS600
D600 mm 88.00 172.00 6-7 týdnů
152 230 Kč
x
NEOS700PD
D700 mm 0 0 7-8 týdnů
Na dotaz
NEOS700
D700 mm 88.00 234.00 7-8 týdnů
190 574 Kč
x
NEOS800PD
D800 mm 0 0 7-8 týdnů
Na dotaz
NEOS800
D800 mm 115.00 300.00 7-8 týdnů
265 793 Kč
x

Podrobný popis:

Permanentní magnetická deska Neostar je navržena zejména pro upínání obrobků při soustružení a broušení na kulato. Pólová deska s radiálními póly vám umožní snadno a efektivně obrábět čelo, vnitřní a vnější průměr obrobku v jedné operaci – bez nutnosti jej odepnout a znovu upnout.
Disponuje maximální upínací silou až 140 N/cm2 – v závislosti na velikosti upínače a rozměrech obráběných komponentů. Pevná ocelová základna je ze spodní strany opatřená 2 – 4 závity pro uchycení na vhodnou přírubu.

Důležité parametry:

  • Aplikace: Soustružení, broušení na kulato
  • Technologie: Permanentní
  • Upínací síla: 140 N/cm2
  • Min. průměr obrobku: 35 mm
  • Pólování: Radiální
  • Limit přebroušení: 5 mm

Doplňující informace:

Můžete si zvolit středové vrtání, přesnou středící díru, přídavnou pólovou desku, pólovou desku s T drážkami nebo sestavu pólových nástavců. V případě jakýchkoli dotazů a nejasností rádi poradíme.

Použití:

  • Soustružení a broušení obrobků kruhového tvaru
  • Obrábění čela, vnitřního a vnějšího průměru je možné odděleně, nebo v jedné operaci

Součást balení:

  • Upínač
  • Přepínací klíč
  • Certifikát
  • Návod k obsluze
Výkres Neostar

Parametry

Katalogové číslo D (mm) H (mm) D1 (mm) E (mm) F (mm) Hmotnost (kg) Počet pólů
NEOS130 130 57 15 - 100 5 10
NEOS150 150 57 15 80 120 7,3 10
NEOS200 200 57 20 110 180 13 12
NEOS250 250 70 30 140 220 25 16
NEOS300 300 73 38 180 260 37 16
NEOS350 350 73 40 220 300 49 20
NEOS400 400 74 40 260 340 68 20
NEOS500 500 78 50 300 400 109 24
NEOS600 600 78 90 350 450 172 30
NEOS700 700 78 90 350 450 234 30
NEOS800 800 110 100 400 700 420 30
