Permanentní magnetický upínač pro soustružení a broušení na kulato Alustar


Kdy zvolit permanentní magnetický upínač Alustar:

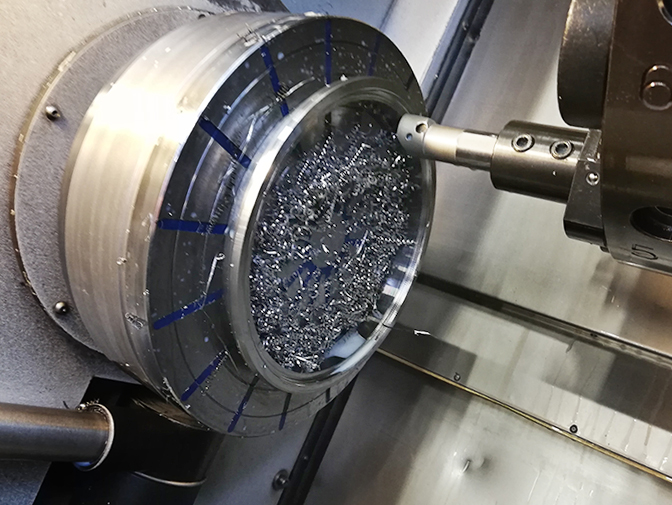

Permanentní upínač Alustar využijete při soustružení a broušení obrobků kruhového tvaru. Upínač vyniká díky hliníkové konstrukci těla nízké hmotnosti. Zvládne větší hmotnostní rozsah obráběných komponentů. S pomocí upínače získáte možnost obrábět čelo, vnitřní a vnější průměr obrobku v jedné operaci. Možnost plynulé regulace upínací síly usnadňuje centrování.
Cena:

od 29996 Kč

Kategorie: Magnetické upínače, Broušení na kulato, Soustružení
Vlastnosti: dvojitý a velmi výkonný neodymový magnetický systém, nominální upínací síla: 140 N/cm2, robustní pólová deska z jednoho kusu
Technologie: Permanentní

Související produkty

Help

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Help

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Katalogové číslo Parametry H [mm] Hmotnost [kg] Dostupnost (orientační) Cena bez DPH
ALUS20D200 D200 mm 79,00 12,00 1-4 dny 29 996 Kč
x
ALUS20D250 D250 mm 79,00 22,00 1-4 dny 41 108 Kč
x
ALUS20D300 D300 mm 92,00 27,00 1-4 dny 46 434 Kč
x
ALUS20D350 D350 mm 92,00 35,00 1-4 dny 59 093 Kč
x
ALUS20D400 D400 mm 94,00 47,00 1-4 dny 80 226 Kč
x
ALUS30D500 D500 mm 109,00 91,00 1-4 dny 102 039 Kč
x
ALUS30D600 D600 mm 109,00 132,00 7-8 týdnů 144 632 Kč
x
ALUS30D700 D700 mm 120,00 215,00 8-9 týdnů 181 056 Kč
x
ALUS30D800 D800 mm 120,00 264,00 8-9 týdnů 252 516 Kč
x

Podrobný popis:

Permanentní kruhový upínač Alustar je odlehčenou verzí upínače Neostar. Hliníkové těleso výrazně snižuje jeho hmotnost, čímž umožňuje upínat obrobky větší hmotnosti než základní verze Neostar. Velkou výhodou upínače je patentovaný přepínací mechanismus, který umožňuje variabilně nastavit upínací sílu a pevně fixuje nastavenou upínací sílu v jakékoli poloze. Díky přepínacímu mechanismu si zapnete upínač na 10 až 20 % síly, snadno vycentrujete obrobek, přepnete na 100 % a přikročíte k bezpečné operaci. Vysokou životnost permanentního upínače zaručuje pevná pólová deska z jednoho kusu. možnost přebroušení až o 5 mm. Tento upínač je možné na přání dodat s průchozím otvorem.

Důležité parametry:

  • Aplikace: Soustružení
  • Technologie: Permanentní
  • Upínací síla: 140 N/cm2
  • Min. průměr obrobku: 40 mm
  • Pólování: Radiální
  • Limit přebroušení: 5 mm

Doplňující informace:

Zákazník si může nadstandardně zvolit:
  • Středové vrtání
  • Přesná středící díra (možno skrz)
  • Přídavná pólová deska
  • Pólová deska s T drážkami
  • Sestava pólových nástavců

Součást balení:

  • Magnetický upínač
  • Ráčnový klíč
  • Návod k obsluze

Použití:

  • Soustružení a broušení obrobků kruhového tvaru

Parametry

Katalogové číslo D (mm) H (mm) D1 (mm) E (mm) F (mm) Hmotnost (kg)
ALUS20D200 200 79 20 110 180 11,5
ALUS20D250 250 79 30 166 220 18
ALUS20D300 300 82 38 180 260 27
ALUS20D350 350 84 40 220 300 36
ALUS20D400 400 84 40 260 340 47
ALUS30D500 500 109 50 330 400 98
ALUS30D600 600 109 90 350 4500 142
