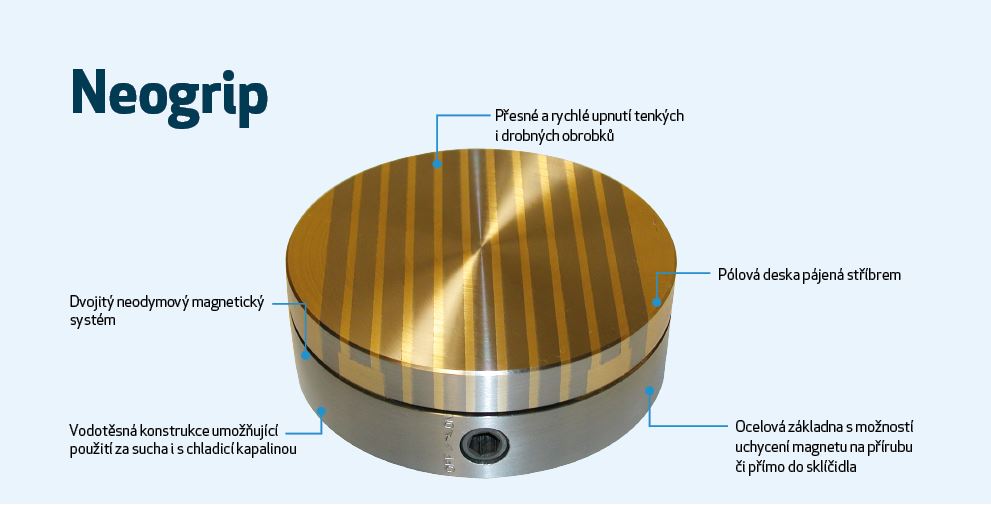

Permanentní magnetický upínač pro kruhové dokončovací broušení Neogrip


Kdy zvolit permanentní magnetickou desku Neogrip:

Permanentní kruhový upínač Neogrip s pevnou ocelovou konstrukci a robustním ovládacím mechanismem je konstruovaný pro upínání obrobků v rozměrech od 5 x 35 x 35 mm.

Výhody:

  • Přesné a rychlé upnutí tenkých i drobných obrobků
  • Nízká konstrukční výška a nízké magnetické pole
  • Dvojitý neodymový magnetický systém
  • Ocelová základna s možností uchycení magnetu na přírubu či přímo do sklíčidla
  • Vodotěsná konstrukce umožňující použití za sucha i s chladicí kapalinou
  • Pólová deska pájená stříbrem

Související produkty

Help

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Help

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Katalogové číslo Průměr upínače H [mm] Hmotnost [kg] Dostupnost (orientační) Cena bez DPH
NEOG100
D100 mm 50.00 3.00 5-7 týdnů
13 263 Kč
x
NEOG130
D130 mm 50.00 5.00 5-7 týdnů
18 785 Kč
x
NEOG150
D150 mm 50.00 7.00 5-7 týdnů
19 841 Kč
x
NEOG200
D200 mm 50.00 12.00 5-7 týdnů
26 523 Kč
x

Podrobný popis:

Permanentní magnetický kruhový upínač Neogrip je speciálně konstruovaný především pro upínání velmi tenkých a malých součástí, jako jsou drobné ploché obrobky, profily apod. Zvládne však také upnutí větších obrobků, a proto je univerzální pomůckou v každé průmyslové výrobě.

Dvojitý neodymový magnetický systém zaručuje při upnutí výraznou přídržnou sílu, která zajišťuje stabilitu obrobku při obrábění. Díky tomu dosáhnete přesných výsledků.

Důležité parametry:

  • Aplikace: Broušení na kulato
  • Technologie: Permanentní
  • Upínací síla: 80 N/cm2
  • Min. průměr obrobku: 35 x 5 mm
  • Pólování: Příčné
  • Limit přebroušení: 7 mm
  • Pólová rozteč: T11 8+3 mm (ocel/mosaz)

Součást balení:

  • Magnetický upínač
  • Přepínací klíč
  • Návod k obsluze

Použití:

  • Dokončovací broušení na kulato
  • Kruhové broušení za sucha i pod chladicí emulzí
  • Pracovní pomůcka pro různá mechanická pracoviště
Výkres Neogrip

Parametry

Katalogové číslo D (mm) H (mm) E (mm) Hmotnost (kg)
NEOG100 100 51 86 3
NEOG130 130 51 120 5
NEOG150 150 51 137 7
NEOG200 200 51 182 12
