PARAMETRY PRODUKTU


Operace
Šířka/průměr upínače

Délka/průměr upínače





Šířka obrobku
mm
Délka obrobku
mm
Technologie magnetu
Pólování upínače  Polohoha pólů k délce upínače
Další vlastnosti

Permanentní magnetický upínač pro elektroerozivní obrábění Neospark


Kdy zvolit permanentní magnetický upínač Neospark:

Permanentní magnetický upínač Neospark je vhodný pro upínání obrobků v elektroerozivních obráběcích strojích. Vysoká přídržná síla a jemná pólová rozteč umožňuje upnutí malých i tenkých obrobků. Díky velmi nízké konstrukci magnetu neztrácíte pracovní prostor. Navíc magnetická deska nabízí pohodlné ovládání z horní strany magnetu, je tedy možné lépe využít celou plochu ponorné pracovní nádrže Vašeho EDM stroje.

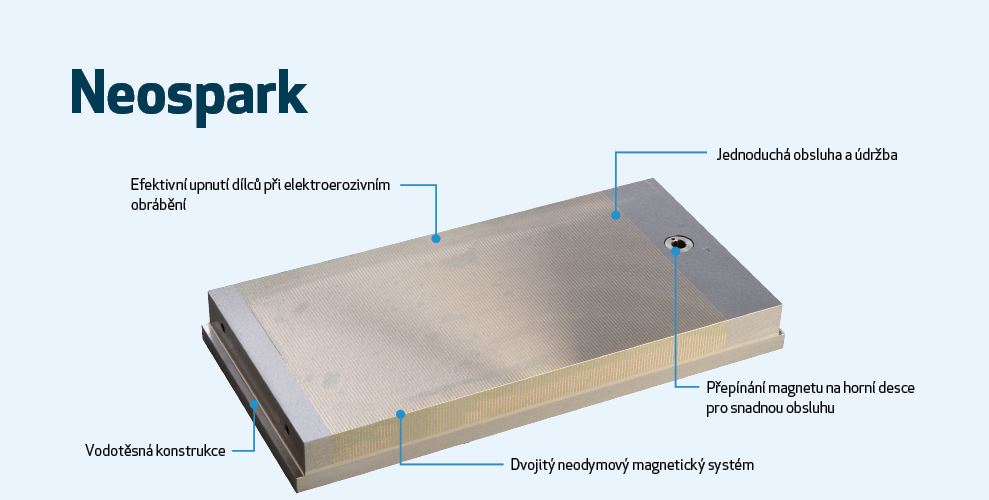

Výhody:

  • Masivní ocelová základna s integrovaným ovládacím systémem
  • Efektivní elektroerozivní obrábění tvrdých materiálů díky velké přídržné síle
  • Jednoduchá obsluha a údržba
  • Vodotěsná konstrukce
  • Velmi nízká výška magnetu
  • Přepínání magnetu na horní desce pro snadnou obsluhu
  • Neodymový magnetický systém

Související produkty

Help

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Help

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Katalogové číslo Rozměr upínače H [mm] Hmotnost [kg] Dostupnost (orientační) Cena bez DPH
NEOK100175
100x175 mm 32.00 5.00 5-6 týdnů
14 146 Kč
x
NEOK130255
130x255 mm 32.00 8.25 5-6 týdnů
18 893 Kč
x
NEOK150150
150x150 mm 35.00 6.15 5-6 týdnů
16 404 Kč
x
NEOK150250
150x250 mm 35.00 10.35 5-6 týdnů
18 091 Kč
x
NEOK150300
150x300 mm 35.00 12.25 5-6 týdnů
20 349 Kč
x
NEOK150350
150x350 mm 35.00 15.00 5-6 týdnů
22 761 Kč
x
NEOK150450
150x450 mm 35.00 18.15 5-6 týdnů
30 161 Kč
x
NEOK200300
200x300 mm 35.00 17.40 5-6 týdnů
31 633 Kč
x
NEOK200400
200x400 mm 35.00 23.00 5-6 týdnů
34 064 Kč
x
NEOK200600
200x600 mm 35.00 33.45 5-6 týdnů
37 875 Kč
x

Podrobný popis:

Magnetický upínač Neospark s nízkou konstrukční výškou je vyvinutý primárně pro elektroerozivní obrábění, ale je vhodný také pro přesné ploché broušení menších obrobků. Vysoká přídržná síla dvojitého neodymového magnetického systému zaručuje stabilitu upnutí. Operátoři upínače ocení velmi snadné ovládání z vrchní strany magnetu a minimální údržbu.

Důležité parametry:

  • Aplikace: EDM
  • Technologie: Permanentní
  • Upínací síla: 100 N/cm2
  • Min. velikost obrobku: 4 x 4 x 1 mm
  • Pólování: Příčné
  • Limit přebroušení: 7 mm
  • Pólová rozteč: T1.9 1.4 + 0,5 mm (ocel/mosaz)

Součást balení:

  • Magnetický upínač
  • Sada upínek
  • Šestihranný klíč
  • Návod k obsluze

Použití:

  • Elektroerozivní obrábění EDM
  • Možnost ponoření do dielektrické kapaliny
  • Přesné broušení velmi malých a tenkých dílců

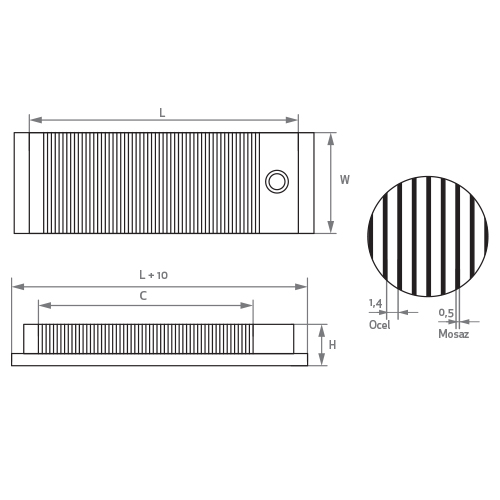

Výkres Neospark

Parametry

Katalogové číslo W (mm) L (mm) H (mm) C (mm) Hmotnost (kg)
NEOK100175 100 175 32 120 5
NEOK130255 130 255 32 200 9
NEOK150150 150 150 35 95 7
NEOK150300 150 300 35 245 13
NEOK150350 150 350 35 295 15
NEOK150450 150 450 35 395 19
NEOK200400 200 400 35 342 23
