Elektromagnetický upínač pro ploché broušení Elmag Wave

Kdy zvolit elektromagnetický upínač Elmag Wave:

Elmag Wave je elektromagnetický upínač vhodný pro silové a výkonové broušení na plocho. Upínače jsou zvlášť efektivní pro operace hrubování především na vertikálních bruskách s brusnými segmenty.

Výhody:

Velmi výkonný upínací elektromagnet
Několikanásobná ochrana proti zatečení – tělo z jednoho kusu oceli, cívky kompletně zalité v epoxidu, kvalitní galvanizovaná fólie mezi tělesem a pólovou deskou magnetu
Tvar pólování umožňuje rovnoměrné rozdělení upínací síly na celé aktivní ploše upínače
Délka napájecího kabelu je standardně 3 m
Standardní vstupní napětí: 110 V (DC)

Objednat

Související produkty

Permanentní magnetický upínač pro ploché broušení Neomicro
Magnetický upínač s jemným pólováním pro přesné broušení.

Řídící jednotky elektromagnetických upínačů EM-CU
Řídící jednotka ovládá magnet a spouští při vypnutí jeho demagnetizaci.

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Tabulkové zobrazení

Katalogové číslo	Rozměr upínače	H [mm]	Dostupnost (orientační)	Cena bez DPH
ELMGW200600	200x600 mm	70.00	4-5 týdnů	Na dotaz
ELMGW2001000	200x1000 mm	80.00	5-6 týdnů	Na dotaz
ELMGW2501000	250x1000 mm	79.00	5-6 týdnů	Na dotaz
ELMGW300500	300x500 mm	70.00	4-5 týdnů	Na dotaz
ELMGW300600	300x600 mm	70.00	4-5 týdnů	Na dotaz
ELMGW300800	300x800 mm	70.00	5-6 týdnů	Na dotaz
ELMGW3001000	300x1000 mm	80.00	4-5 týdnů	Na dotaz
ELMGW3001500	300x1500 mm	80.00	5-6 týdnů	Na dotaz
ELMGW400600	400x600 mm	70.00	5-6 týdnů	Na dotaz
ELMGW400700	400x700 mm	70.00	5-6 týdnů	Na dotaz
ELMGW400800	400x800 mm	70.00	5-6 týdnů	Na dotaz
ELMGW4001000	400x1000 mm	80.00	5-6 týdnů	Na dotaz
ELMGW4001500	400x1500 mm	80.00	5-6 týdnů	Na dotaz
ELMGW4002000	400x2000 mm	80.00	5-6 týdnů	Na dotaz
ELMGW500600	500x600 mm	70.00	5-6 týdnů	Na dotaz
ELMGW500800	500x800 mm	70.00	5-6 týdnů	Na dotaz
ELMGW5001000	500x1000 mm	80.00	5-6 týdnů	Na dotaz
ELMGW5001500	500x1500 mm	80.00	5-6 týdnů	Na dotaz
ELMGW5002000	500x2000 mm	80.00	5-6 týdnů	Na dotaz
ELMGW6001000	600x1000 mm	80.00	5-6 týdnů	Na dotaz
ELMGW6001500	600x1500 mm	80.00	5-6 týdnů	Na dotaz
ELMGW6002000	600x2000 mm	80.00	5-6 týdnů	Na dotaz

Podrobný popis:

Elektromagnetický upínač Elmag Wave je konstruovaný pro vysokou zátěž v průmyslových provozech. Vlnovkové uspořádání pólů vytváří rovnoměrné rozdělení upínací síly v podélném i příčném směru, čímž pomáhá aktivně snižovat smykové síly při broušení. Během používání tento elektromagnetický upínač vykazuje vysokou stabilitu, přesnost a dlouhou životnost.

Důležité parametry:

Aplikace: Broušení
Technologie: Elektro
Upínací síla: 130 N/cm²
Min. velikost obrobku: 120 x 40 x 20 mm
Pólování: Vlnovkové
Pólová rozteč: T40
Limit přebroušení: 8 mm
Záruka: 2 roky

Doplňující informace:

Upínací desku Elmag Wave standardně dodáváme s upínkami a s napájecím kabelem. S výběrem vhodné řídicí jednotky rádi poradíme, ozvěte se.

Na přání zákazníka lze dodat i jiné provedení elektromagnetického upínače – rozměry, umístění vývodu, délka napájecího kabelu, průchozí otvory usnadňující montáž upínače na stůl stroje.

Použití:

Silové a výkonové broušení na plocho
Hrubování především na vertikálních bruskách s brusnými segmenty

Součást balení:

Upínač
Sada upínek
Napájecí kabel
Návod k obsluze
Certifikát

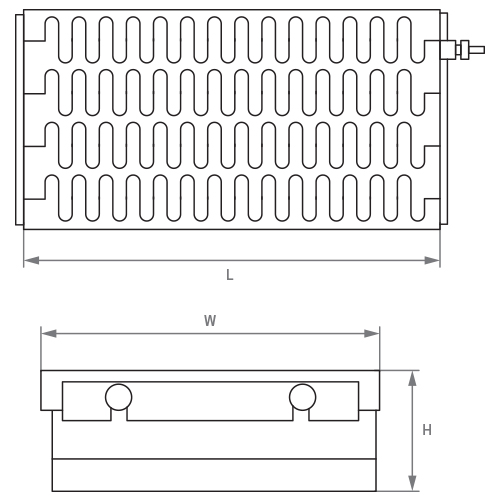

Parametry:

Katalogové číslo	W (mm)	L (mm)	H (mm)	Hmotnost (kg)
ELMGW200600	200	600	70	59
ELMGW2001000	200	1000	80	113
ELMGW2501000	250	1000	79	135
ELMGW300500	300	500	70	74
ELMGW300600	300	600	70	89
ELMGW300800	300	800	70	119
ELMGW3001000	300	1000	80	170
ELMGW3001500	300	1500	80	254
ELMGW400600	400	600	70	119
ELMGW400700	400	700	70	138
ELMGW400800	400	900	70	158
ELMGW6001000	600	1000	80	347
ELMGW6001500	600	1500	80	533
ELMGW6001500	600	1500	80	689
