PARAMETRY PRODUKTU


Operace

Šířka/průměr upínače


Délka/průměr upínače




Technologie magnetu
Další vlastnosti
Pólování upínače  Poloha pólů k délce upínače

Permanentní magnetický upínač pro broušení na plocho Neodymax


Kdy zvolit permanentní magnetický upínač Neodymax:

Magnetické upínače Neodymax disponují dvojitým magnetickým systémem s neodymovými magnety pro vytvoření velmi velké upínací síly. To z nich dělá vhodné upínače pro náročné obráběcí operace, např. těžké broušení na plocho, nebo lehké frézování.

Výhody:

  • Vysoká upínací síla dvojitého neodymového systému
  • Univerzálnost - možnost použití na broušení i lehké frézování
  • Vysoká odolnost a životnost pólové desky v provedení ocel / nerez
  • Limit přebroušení 6 mm
  • Odolná a trvanlivá ocelová základna
  • Tuhá a stabilní konstrukce upínače pro přesné obrábění
  • Snadná obsluha pro vysokou efektivitu upínání

Související produkty

Help

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Help

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Katalogové číslo Rozměr upínače H [mm] Dostupnost (orientační) Cena bez DPH
NEOD150300
150x300 mm 54.00 5-7 týdnů
Na dotaz
NEOD150450
150x450 mm 54.00 5-7 týdnů
Na dotaz
NEOD200450
200x450 mm 54.00 5-7 týdnů
Na dotaz
NEOD250380
250x380 mm 56.00 5-7 týdnů
Na dotaz
NEOD300600
300x600 mm 56.00 5-7 týdnů
Na dotaz

Podrobný popis:

Neodymax patří mezi nejsilnější permanentní magnetické desky v našem sortimentu. Velká upínací síla až 120 N/cm2 pomáhá efektivně upínat dílce při obrábění. Je způsobena dvojitým neodymovým magnetickým systémem, který při zachování nízké hmotnosti upínače dokáže vyvinout vysokou přídržnou sílu.

Pólová deska je z velmi odolného materiálu a opatřena příčným kombinovaným pólováním s roztečí 5/1/5/1/2/1 mm (ocel/nerez). Proto je Neodymax vhodný pro upínání obrobků při přesném plochém broušení, kdy není problém upnout malé tenké dílce i mnohem větší komponenty. Upínač je zároveň možné použít i pro lehké frézovací operace.

Díky vodotěsné konstrukci je upínač možné ponořit do dielektrické kapaliny při EDM obrábění.

Důležité parametry:

  • Aplikace: Frézování, broušení, EDM
  • Technologie: Permanentní
  • Upínací síla: 120 N/cm2
  • Min. velikost obrobku: 10 x 10 x 5 mm
  • Pólování: Příčné
  • Limit přebroušení: 6 mm
  • Pólová rozteč: 15 mm, dále zjemněno 5/1/5/1/2/1 ocel/nerez
  • Záruka: 2 roky

Součást balení:

  • Magnetický upínač
  • Zadní a boční dorazy
  • Imbusový klíč
  • Návod k obsluze

Použití:

  • Přesné broušení od malých a tenkých dílců až po velké komponenty
  • Lehké povrchové frézování
  • Lze ponořit do dielektrické kapaliny

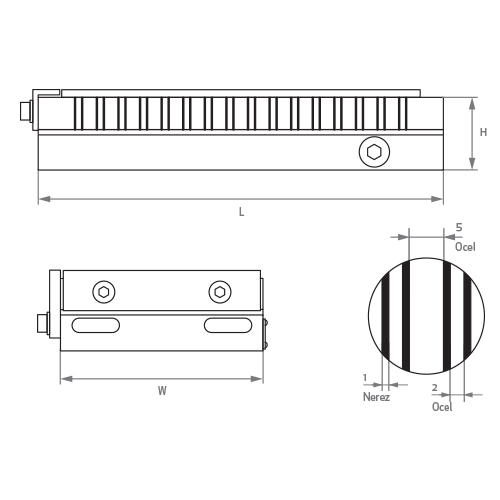

Výkres Neodymax

Parametry

Katalogové číslo W (mm) L (mm) H (mm) Hmotnost (kg)
NEOD150300 150 300 54 20
NEOD150450 150 450 54 30
NEOD200450 200 450 54 40
NEOD250380 250 380 56 40
NEOD300600 300 600 56 78
