Permanentní magnetický upínač pro frézování Neomill Compact

Výkres magnetického upínače Neomill Compact

Výhody magnetického upínače Neomill Compact

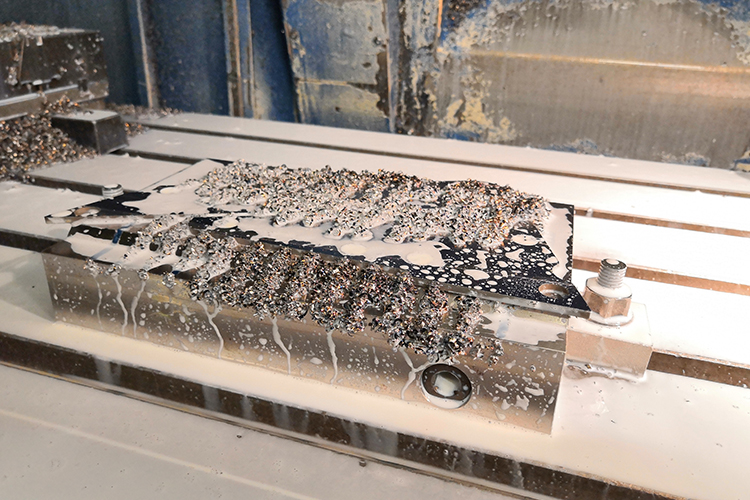

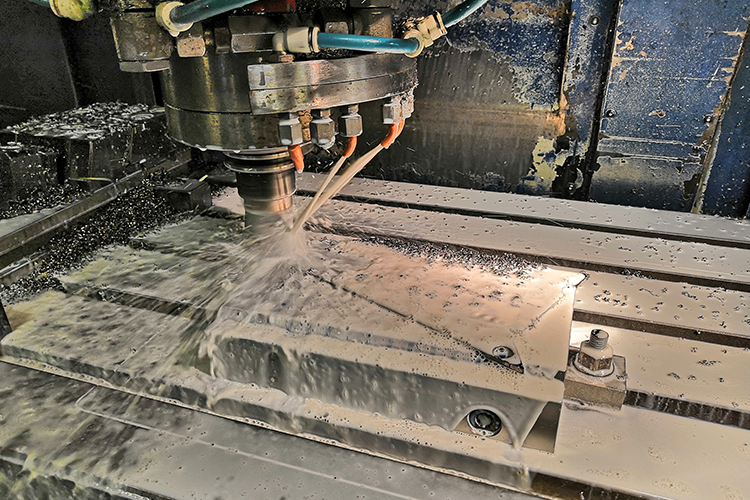

Použití magnetického upínače Neomill Compact

Kdy zvolit permanentní magnetický upínač Neomill Compact:

Frézování, vrtání, hoblování či silové broušení. Permanentní upínač Neomill najde uplatnění všude tam, kde je zapotřebí opravdu vysoká upínací síla a stabilita pro upnutí i relativně malých obrobků. Tento výrobek je vhodný pro obrábění s použitím chladicí kapaliny. V případě, že obrábíte bez použití chladicí kapaliny, je možné použít magnetický upínač Neomill.

Výhody:

Kompaktní rozměry a vysoká upínací síla - 160 N/cm²
Vysoká užitná hodnota a dlouhá životnost díky nadstandardnímu limitu přebroušení pólové desky až 10 mm
Upínací plocha s rovnoměrným rozložením magnetické síly až ke krajům
Vodotěsná konstrukce

Objednat

Související produkty

Elektropermanentní magnetický upínač Mastermill
Elektro-pernamentní magnetický upínač pro frézování.

Ruční demagnetizér HD pro odmagnetování velkých a složitých dílců
Demagnetizér HD pro odmagnetování dílců.

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Tabulkové zobrazení

Katalogové číslo	Rozměr upínače	H [mm]	Hmotnost [kg]	Dostupnost (orientační)	Cena bez DPH
NEOMC150250	150x250 mm	50,00	17,00	skladem	16 160 Kč	x
NEOMC150450	150x450 mm	50,00	25,00	4-5 týdnů	25 188 Kč	x
NEOMC200400	200x400 mm	55,00	33,00	skladem	27 202 Kč	x
NEOMC200500	200x500 mm	55,00	42,00	4-5 týdnů	32 321 Kč	x
NEOMC200600	200x600 mm	55,00	51,00	4-5 týdnů	37 811 Kč	x
NEOMC250400	250x400 mm	60,00	46,00	4-5 týdnů	33 423 Kč	x
NEOMC300500	300x500 mm	60,00	66,00	4-5 týdnů	40 334 Kč	x
NEOMC300600	300x600 mm	60,00	82,00	skladem	45 489 Kč	x

Podrobný popis:

Neomill je permanentní magnetická upínací deska s unikátní voděodolnou konstrukcí. Tělo (základna) je z odolného a pevného materiálu, pólová deska je vyrobena z jednoho kusu oceli. Kdekoliv na pólové desce si tak zákazník může například přichystat kapsy a jiné pomocné úpravy pro sériovou výrobu, aniž by při tom došlo k povolení nebo rozpadu lamelové desky.

Důležité parametry:

Aplikace: Frézování
Technologie: Permanentní
Upínací síla: 160 N/cm²
Min. velikost obrobku: 25 x 25 x 6 mm
Pólování: Příčné
Limit přebroušení: 10 mm
Pólová rozteč: T15 11+4 mm - ocel/epoxid (volitelně mosaz)

Použití:

Frézování
Vrtání
Hoblování
Silové broušení

Součást balení:

Upínač
Dorazové lišty
Přepínací klíč
Návod k obsluze

Parametry

Katalogové číslo	W (mm)	L (mm)	H (mm)	Hmotnost (kg)
NEOMC150250	150	250	50	14
NEOMC150458	150	450	50	25
NEOMC200400	200	400	55	33
NEOMC200500	200	500	55	41
NEOMC200600	200	600	55	49
NEOMC250400	250	400	60	45
NEOMC300500	300	500	60	67
NEOMC300600	300	600	60	81
