PARAMETRY PRODUKTU


Šířka/průměr upínače



Délka/průměr upínače



Šířka obrobku
mm
Délka obrobku
mm
Technologie magnetu
Pólování upínače  Polohoha pólů k délce upínače

Lamelové bloky


Kdy zvolit lamelové bloky:

Stříbrem pájené lamelové bloky dodáváme jak pro kruhové, tak i obdélníkové upínače. Usazeny mohou být volně či mechanicky pomocí šroubů nebo kolíků. Rozšiřují možnosti použití upínače o upnutí nerovnoměrného nebo nestejnoměrného materiálu.

Výhody:

  • Možnost obrobení do požadovaného tvaru, aby se přizpůsobily různým komponentům
  • Možnost příčného i podélného pólování
  • Jejich pomocí je možné zjemnit magnetické pole upínače pro upnutí i jinak příliš malých či tenkých obrobků

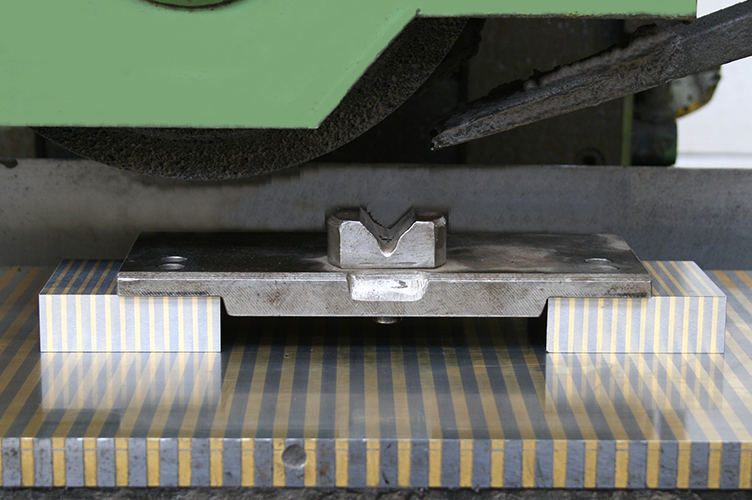

  • Lze je využít i jako boční podporu v případě broušení obrobků s malou celkovou kontaktní plochou s upínačem ( např. duté tenkostěnné profily)
  • Minimální objednací množství 1 - 3 kusy v závislosti na rozměru. Kontaktujte nás pro upřesnění.

Související produkty

Help

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Help

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Katalogové číslo Rozměr bloků H [mm] Hmotnost [kg] Dostupnost (orientační) Cena bez DPH
LB257575LP
75x75 mm 25.00 1.30 na dotaz
6 103 Kč
x
LB2575100LP
75x100 mm 25.00 1.30 na dotaz
6 496 Kč
x
LB2510075TP
75x100 mm 25.00 2.00 6-8 týdnů
5 847 Kč
x
LB2575200LP
75x200 mm 25.00 1.30 na dotaz
8 571 Kč
x
LP2575300LP
75x300 mm 25.00 5.00 na dotaz
10 645 Kč
x
LB2575320LP
75x320 mm 25.00 5.00 6-8 týdnů
11 300 Kč
x
LB2575400LP
75 x 400 mm 25.00 7.00 6-8 týdnů
14 073 Kč
x
LB2575600LP
75x600 mm 25.00 10.00 6-8 týdnů
16 912 Kč
x
LB2575650LP
75x650 mm 25.00 11.00 6-8 týdnů
17 130 Kč
x
LB25100100LP
100x100 mm 25.00 2.20 na dotaz
7 485 Kč
x
LB25100150TP
100x150 mm 25.00 4.00 6-8 týdnů
7 959 Kč
x
LB25100200LP
100x200 mm 25.00 4.30 na dotaz
10 143 Kč
x
LB25200100TP
100x200 mm 25.00 5.00 6-8 týdnů
9 160 Kč
x
LB25100300LP
100x300 mm 25.00 6.50 na dotaz
13 047 Kč
x
LB25100600LP
100x600 mm 25.00 13.00 6-8 týdnů
20 515 Kč
x
LB25100650LP
100x650 mm 25.00 14.00 6-8 týdnů
20 733 Kč
x
LB25150200LP
150x200 mm 25.00 7.00 6-8 týdnů
13 091 Kč
x
LB25150350LP
150x350 mm 25.00 11.00 6-8 týdnů
17 360 Kč
x
LB25200200LP
200x200 mm 25.00 8.60 na dotaz
16 039 Kč
x
LB25200300LP
200x300 mm 25.00 13.00 6-8 týdnů
21 716 Kč
x
LB25300200TP
200x300 mm 25.00 13.00 6-8 týdnů
19 543 Kč
x
LB25200400LP
200x400 mm 25.00 17.00 6-8 týdnů
29 686 Kč
x
LB25250150TP
250x150 mm 25.00 8.00 na dotaz
14 469 Kč
x
LB25250250LP
250x250 mm 25.00 13.50 na dotaz
20 078 Kč
x
LB25300250TP
250x300 mm 25.00 16.00 6-8 týdnů
21 727 Kč
x
LB25300300LP
300x300 mm 25.00 19.50 na dotaz
29 075 Kč
x
LB25300400LP
300x400 mm 25.00 26.00 6-8 týdnů
40 997 Kč
x
LB25400300TP
300x400 mm 25.00 26.00 6-8 týdnů
36 521 Kč
x
LB25400400LP
400x400 mm 25.00 34.00 6-8 týdnů
52 068 Kč
x

Podrobný popis:

Tyto lamelové bloky jsou vyrobeny z magneticky vysoce vodivého materiálu. Jsou složeny z kombinace ocelových a mosazných lamel. Při broušení se umisťují na pólovou horní desku magnetického upínače, kdy po jeho aktivaci dochází k volnému průchodu magnetického toku do obrobku. Bloky jsou velmi stabilní konstrukce, přitom jednotlivé lamely nejsou spojeny svorníky nebo šrouby. To umožňuje úpravu těchto lamelových bloků dle individuálních potřeb zákazníka.

Důležité parametry:

  • Aplikace: Příslušenství
  • Technologie: Konvenční
  • Rozměr bloků: od 75 x 75 mm
  • Pólová rozteč: T4 3 + 1 mm
  • Pólování: Příčné/podélné

Použití:

  • zredukování pólové desky rozteče upínače
  • rozšíření možnosti použití upínače o upnutí nerovnoměrného materiálu

Součást balení:

  • Lamelový blok

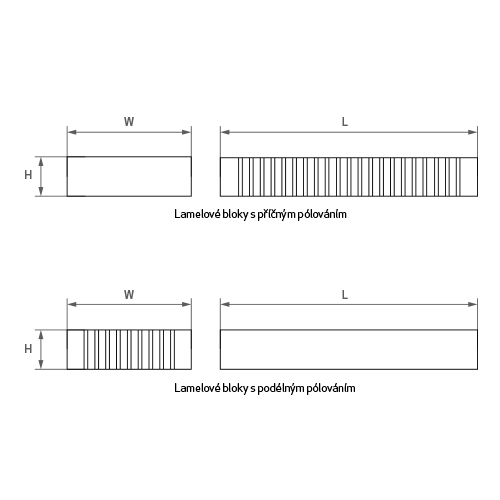

Výkres lamelové bloky

Parametry

Katalogové číslo W (mm) L (mm) H (mm) Pólování
LB2510075TP 75 100 25 příčné
LB25200100TP 100 200 25 příčné
LB25300200TP 200 300 25 příčné
LB25400300TP 300 400 25 příčné
LB257575LP 75 75 25 podélné
LB2575100LP 75 100 25 podélné
LB25150200LP 150 200 25 podélné
LB100650LP 100 650 25 podélné
LB150200LP 150 200 25 podélné
LB25150500LP 150 200 25 podélné
LB25200400LP 200 400 25 podélné
LB25300300LP 300 300 25 podélné
LB25400400LP 400 400 25 podélné
LB25400600LP 400 600 25 podélné
