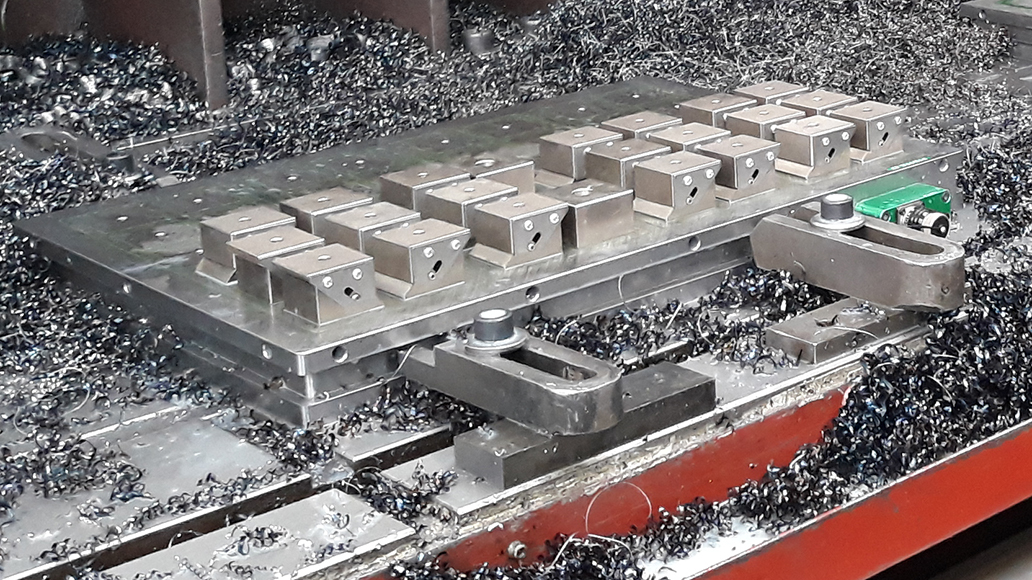

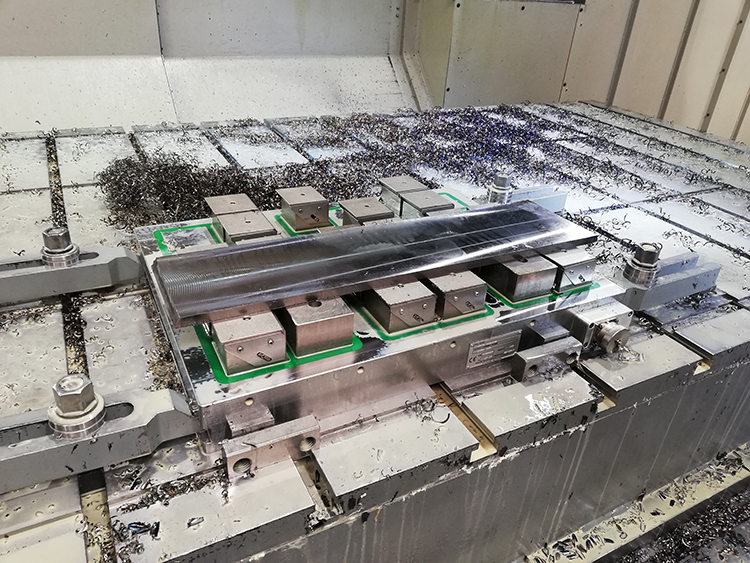

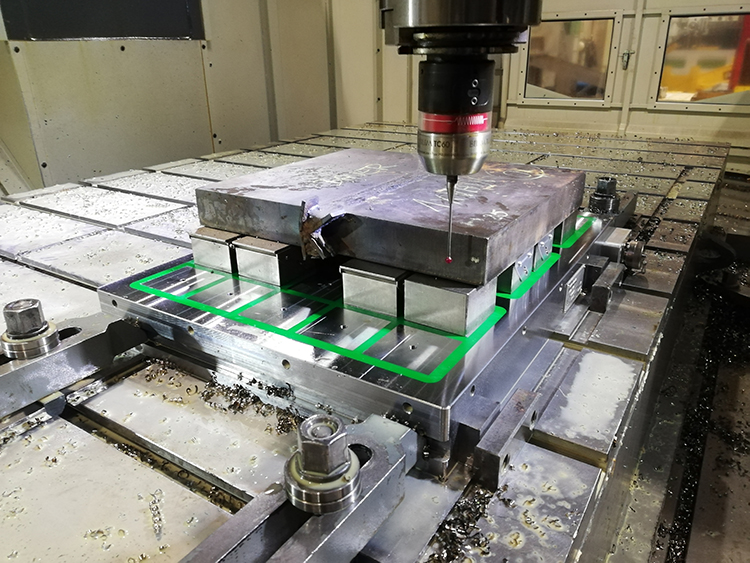

Magnetický upínač na frézování Mastermill 70


Kdy zvolit elektropermanentní magnetický upínač Mastermill 70:

Hledáte-li výkonný magnetický upínač vhodný pro náročné frézování a vrtání středních až větších obrobků, zaměřte se na Mastermill 70SQ. V porovnání se základní řadou Mastermill 50SQ nabízí větší magnetické póly o velikosti 70x70 mm vyšší výkon při použití pólových nástavců pro upínání nerovných dílců či obrábění z 5 stran na jedno upnutí. Pro dosažení optimální upínací síly je nutná tloušťka obrobku min. 17 mm. Díky horní pólové desce v provedení ocel/nerez je tato řada upínačů vhodná i pro obrábění nasucho nebo s minimem chladící kapaliny.

Výhody:

  • „Sendvičová“ konstrukce upínače s horní pólovou deskou pro absolutní vodotěsnost a dlouhou životnost
  • Možnost obrábění obrobku z 5 stran, vrtání skrz či obrábění nerovných obrobků
  • Dorazy je možno libovolně přemístit na kteroukoli stranu
  • Drážka pro přichycení magnetu ke stolu po celém obvodu magnetu
  • Místo pro upínací otvory šroubů pro přichycení upínače skrz
  • 6 m dlouhý opancéřovaný napájecí kabel
  • Možnost propojení více magnetů do sestav
  • Možnost výroby nestandardních upínačů Mastermill na míru

Související produkty

Help

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Help

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Katalogové číslo Výška upínače H [mm] Hmotnost [kg] Dostupnost (orientační) Cena bez DPH
MM70300420
300x420mm 68.00 58.00 na dotaz
Na dotaz
MM70300540
300x540mm 68.00 75.00 na dotaz
Na dotaz
MM70300620
300x620mm 68.00 86.00 na dotaz
Na dotaz
MM70300820
300x820mm 68.00 114.00 na dotaz
Na dotaz
MM703001020
300x1020mm 68.00 142.00 na dotaz
Na dotaz
MM70380420
380x420mm 68.00 74.00 na dotaz
Na dotaz
MM70380540
380x540mm 68.00 95.00 na dotaz
Na dotaz
MM70380620
380x620mm 68.00 109.00 na dotaz
Na dotaz
MM70380820
380x820mm 68.00 144.00 na dotaz
Na dotaz
MM703801020
380x1020mm 68.00 180.00 na dotaz
Na dotaz
MM70460540
460x540mm 68.00 115.00 na dotaz
Na dotaz
MM70460620
460x620mm 68.00 132.00 na dotaz
Na dotaz
MM70460820
460x820mm 68.00 175.00 na dotaz
Na dotaz
MM704601020
460x1020mm 68.00 218.00 na dotaz
Na dotaz
MM70580620
580x620mm 68.00 167.00 na dotaz
Na dotaz
MM70580820
580x820mm 68.00 221.00 na dotaz
Na dotaz
MM705801020
580x1020mm 68.00 274.00 na dotaz
Na dotaz

Podrobný popis:

Mastermill 70SQ je elektropermanentní magnetická upínací deska s velikostí pólů 70 x 70 mm, konstrukcí s celkovou výškou 68 mm a nominální upínací silou 170 N/cm2. Po obvodu magnetu je praktické odsazení pro upínky, na magnetu je také dostatek místa pro průchozí upínací otvory.
Standartní provedení obsahuje rychloupínací „bajonetový“ konektor, dorazy ze 2 stran a 6 metrů dlouhý opancéřovaným přívodním kabelem. Všechny magnetické póly jsou opatřeny závity M8 pro snadnou montáž pólových nástavců.

Důležité parametry:

  • Aplikace: Frézování
  • Technologie: Elektropermanentní
  • Upínací síla: 170 N/cm2
  • Min. velikost obrobku: 150 x 150 x 17 mm
  • Pólování: Čtvercové – kombinace ocel/nerez pro vysokou odolnost a dlouhou životnost
  • Limit přebroušení: 6 mm
  • Velikost pólů: 70 x 70 mm
  • Výška upínače 68 mm

Doplňující informace:

Zákazník si může nadstandardně zvolit:
  • jiné umístění vývodu na magnetu
  • pevný el. vývod s rozpojováním u řídící jednotky
  • otvory pro přichycení skrz magnet ke stolu
  • kameny ze spodní strany upínače pro přesné usazení na stůl (centrování s osou stolu)
  • vícesekční provedení upínače (možnost rozdělit upínací plochu na nezávislé segmenty)

Máte-li dotazy k dispozicím upínače, případně k výběru vhodné řídicí jednotky, ozvěte se nám. Rádi vám poradíme.

Použití:

  • Obrábění nerovných a rozměrnějších dílců až z 5 stran
  • Upínání široké škály velikostí obrobků při frézování
  • Upínání pro vrtání velkých forem, odlitků, bloků, konstrukcí apod.
  • Hrubé broušení velkých dílců

Součást balení:

  • Upínač
  • Boční dorazy
  • Pancéřovaný napájecí kabel
  • Certifikát
  • Návod k obsluze a údržbě magnetu
Výkres Mastemill 70
