Elektropermanentní magnetický upínač na broušení Grindmaster

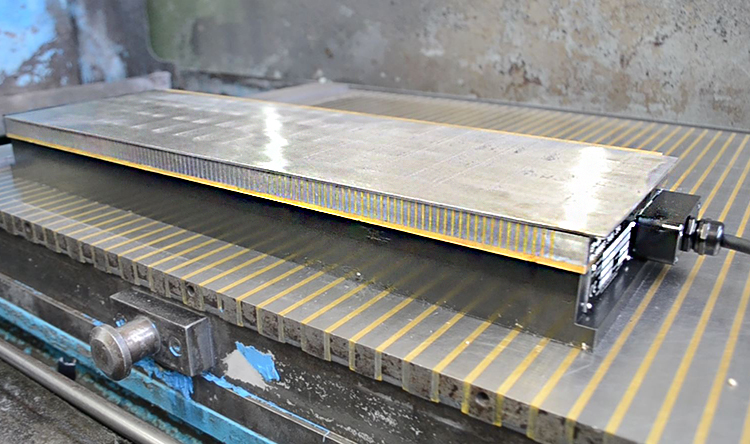

Magnetický upínač Grindmaster

Kdy zvolit magnetický upínač na broušení Grindmaster:

Magnetické upínače řady Grindmaster jsou určeny pro broušení velmi široké škály obrobků, od skutečně malých a tenkých až po rozměrnější dílce. Použitá elektropermanentní technologie zaručuje nejen dosažení vysoké přesnosti (po zapnutí nedochází k postupnému zahřívání upínače), ale i vysokou bezpečnost a minimální provozní náklady.

Výhody:

  • vysoká přesnost upnutí („studený“ magnetický systém s permanentními magnety)
  • minimální provozní náklady - k magnetizaci a demagnetizaci stačí pouze krátký el. impuls
  • vysoká bezpečnost provozu (obrobek je i v případě výpadku dodávky elektřiny pevně upnut permanentními magnety)
  • vysoká a rovnoměrná upínací síla po celém aktivním povrchu upínače
  • upínač i obrobek je možno plně demagnetizovat
  • několik variant pólových roztečí pro různé obrobky
  • střídavé pólování sever/jih
  • STD vstupní napětí 340 VDC (jiná napětí dostupná na vyžádání)

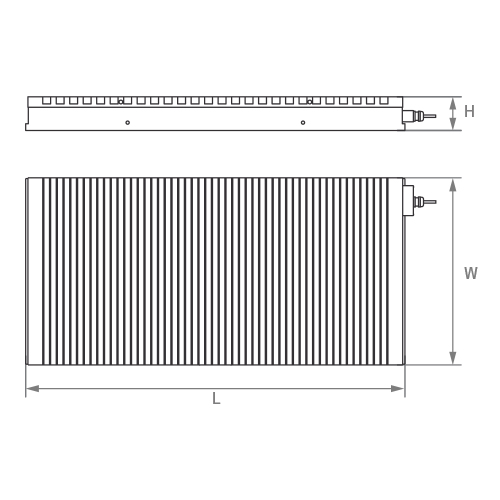

Katalogové číslo W (mm) L (mm)
GM200400 200 400
GM200600 200 600
GM300600 300 600
GM400600 200 600
GM400800 400 800
GM4001000 400 1000
GM500950 500 950
GM6001000 600 1000
GM6001200 600 1200
GM6001500 600 1500
GM7001410 700 1410

Související produkty

Help

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Help

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Katalogové číslo Rozměr upínače H [mm] Hmotnost [kg] Dostupnost (orientační) Cena bez DPH
GM200400 200x400mm 0 0 na dotaz
Na dotaz
GM200500 200x500mm 0 0 na dotaz
Na dotaz
GM200500 200x500mm 0 0 na dotaz
Na dotaz
GM200600 200x600mm 0 0 na dotaz
Na dotaz
GM200600 200x600mm 0 0 na dotaz
Na dotaz
GM300600 300x600mm 0 0 na dotaz
Na dotaz
GM300600 300x600mm 0 0 na dotaz
Na dotaz
GM3001000 300x1000mm 0 0 na dotaz
Na dotaz
GM400600 400x600mm 0 0 na dotaz
Na dotaz
GM400800 400x800mm 0 0 na dotaz
Na dotaz
GM400800 400x800mm 0 0 na dotaz
Na dotaz
GM5001000 500x1000mm 0 0 na dotaz
Na dotaz
GM6001000 600x1000mm 0 0 na dotaz
Na dotaz
GM6001500 600x1500mm 0 0 na dotaz
Na dotaz

Podrobný popis:

Elektropermanentní magnetický upínač Grindmaster je vysoce přesný a dokáže udržet jak malé a tenké dílce, tak i větší obrobky. K jeho zapnutí i vypnutí stačí krátky elektrický impuls, a proto je velmi úsporný. Disponuje vysokou bezpečností, kdy při náhlém výpadku elektického proudu obrobky stále drží silné permanentní magnety. Můžeme Vám nabídnout několik valiant pólových roztečí. Upínač má upínací sílu až 120 N/cm2 a to rovnoměrně po celém povrchu upínače.

Důležité parametry:

  • Aplikace: Broušení
  • Technologie: Elektropermanentní
  • Upínací síla: až 120 N/cm2
  • Pólová rozteč: T5 4+1 mm nebo T18 15+3 mm - jiná rozteč na dotaz
  • Pólování: Příčné

Použití:

  • upínání malých i větších obrobků při broušení

ŘÍDÍCÍ JEDNOTKA EPCU

Kdy zvolit řídící jednotku k elektropermanentním magnetickým upínačům:

Jednotky EPCU slouží k ovládání veškerých elektropermanentních upínačů z nabídky WALMAG MAGNETICS. Pomocí krátkých el. impulsů je prováděna magnetizace i následná demagnetizace upínače i obrobku (bez nežádoucího zbytkového magnetismu). Tyto jednotky lze snadno propojit s řídícím systémem obráběcího stroje.

Výhody řídící jednotky EPCU:

  • vhodné k ovládání všech EP upínačů (kompenzovaných i nekompenzovaných systémů)
  • řízená plná demagnetizace upínače i obrobku (možnost úpravy demagnetizačního programu pro různé typy ocelí)
  • vysoká bezpečnost provozu – signalizace zamagnetování upínače, volitelně detekce připojeného upínače (dostupné s pokročilým dálkovým ovladačem)
  • regulace upínací síly pro různé obrobky
  • jednotky opatřeny systémem zaznamenávání provozních dat pro snadnější servis
  • možnost online propojení více jednotek při instalaci velkých sad upínačů (CU networking)
