Elektromagnetický upínač Circu EM

Kdy použít kruhový upínač Circu EM:

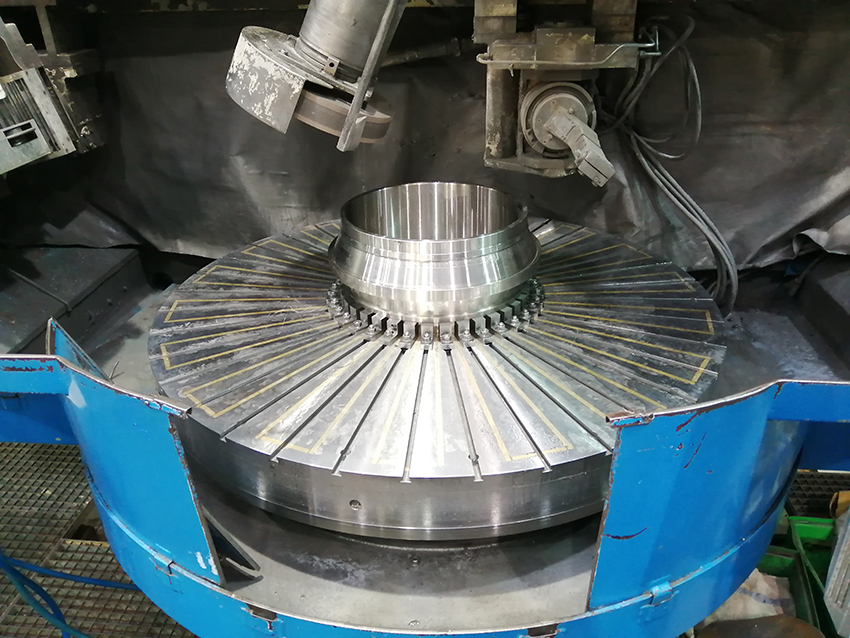

Circu EM je elektromagnetický upínač s radiálním uspořádáním pólů určený k instalaci na otočných stolech brusek a soustruzích k stabilnímu upnutí rotačních obrobků kruhového nebo válcovitého tvaru jako jsou ložiskové kroužky, pouzdra, pilové kotouče, apod. Díky vysoké přídržné síle a možnosti její regulace je tento upínač vhodný i pro tenké obrobky.

Výhody:

možnost plynule regulovat upínací sílu pro snadné centrování a upínání i tenkých obrobků
dostupné i ve verzi s pólovou deskou s T-drážkami
rychlá a účinná demagnetizace pomoci řídící jednotky
jednoduché ovládání pomocí řídící jednotky

Objednat

Související produkty

Permanentní magnetická upínací deska Neostar
Kruhový upínač Neostar pro upínání obrobků při soustružení a broušení na kulato.

Elektropermanentní kruhový magnetický upínač Circu EP
Elektropermanení upínač vhodný na broušení na plocho i soustružení.

Řídící jednotky elektromagnetických upínačů EM-CU
Řídící jednotka ovládá magnet a spouští při vypnutí jeho demagnetizaci.

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Tabulkové zobrazení

Katalogové číslo	Rozměr upínače	H [mm]	Dostupnost (orientační)	Cena bez DPH
EM400	D400 mm	90.00	na dotaz	Na dotaz
EM500	D500 mm	90.00	na dotaz	Na dotaz
EM600	D600 mm	100.00	na dotaz	Na dotaz
EM700	D700 mm	100.00	na dotaz	Na dotaz
EM800	D800 mm	100.00	na dotaz	Na dotaz
EM1000	D1000 mm	100.00	na dotaz	Na dotaz
EM1250	D1250 mm	123.00	na dotaz	Na dotaz
EM1500	D1500 mm	120.00	na dotaz	Na dotaz
EM2000	D2000 mm	130.00	na dotaz	Na dotaz

Důležité parametry:

Technologie: Elektro
Upínací síla: 120 N/cm²
Pólování: radiální
Limit přebroušení: 8 mm
Záruka: 2 roky

Doplňující informace:

Pólovou desku je na vyžádání možno vybavit T-drážkami pro montáž pólových nástavců. Tím vzniká volný přístup k obrobku pro obrábění vnějšího, vnitřního průměru a přední strany na jedno upnutí, případně je možné provádět vrtání skrz tělo obrobku. Napájení upínače obstarává vhodná řídící jednotka. Připojení upínače je možné přes sběrný kroužek ve vřeteni obráběcího stroje, případně pomocí konektoru umístěného přímo na magnetickém upínači.

Použití:

obrábění vnějších a vnitřních ploch kruhových obrobků na vertikálních bruskách
soustružení

Katalogové číslo	D (mm)	H (mm)	Hmotnost (kg)	Napětí (V)
Circu EM 400	400	90	76	110
Circu EM 500	500	90	120	110
Circu EM 600	600	100	195	110
Circu EM 700	700	100	265	110
Circu EM 800	800	100	365	110
Circu EM 1000	1000	100	550	110
Circu EM 1250	1250	123	990	110
Circu EM 1500	1500	120	1550	110
