Elektropermanentní kruhový magnetický upínač Circu EP


Kdy použít magnetický upínač Circu EP:

Magnetický upínač Circu EP je díky radiálnímu uspořádání pólů vhodný na broušení či soustružení kruhových nebo válcových dílců. Díky elektropermanentní technologii není nutné, aby byl trvale připojený k elektrickému proudu.

Výhody:

  • Úspora elektrické energie
  • Na vyžádání vyrobíme pólovou desku s T-dražkami
  • Vyrábíme v provedení s kompenzovaným i nekompenzovaným magnetickým obvodem
  • Demagnetizace pomoci řídící jednotky
  • Při používání nedochází k tepelným deformacím

Související produkty

Help

Tento produkt lze i zapůjčit. Stačí vytvořit poptávku a zaškrtnout políčko zapůjčení.

Help

Nejste si jisti jestli tento produkt je správná volba? Zašlete nám poptávku a naši obchodníci Vám rádi poradí.

Katalogové číslo Rozměr upínače H [mm] Dostupnost (orientační) Cena bez DPH
EP400
D400 mm 90.00 na dotaz
Na dotaz
EP500
D500 mm 90.00 na dotaz
Na dotaz
EP600
D600 mm 100.00 na dotaz
Na dotaz
EP700
D700 mm 100.00 na dotaz
Na dotaz
EP800
D800 mm 100.00 na dotaz
Na dotaz
EP1000
D1000 mm 100.00 na dotaz
Na dotaz
EP1250
D1250 mm 123.00 na dotaz
Na dotaz
EP1500
D1500 mm 120.00 na dotaz
Na dotaz

Podrobný popis:

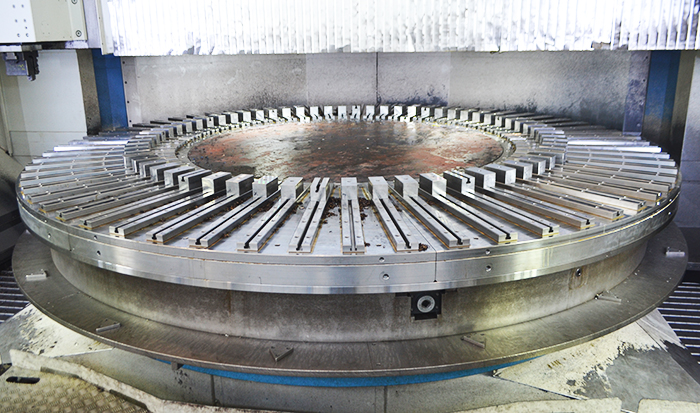

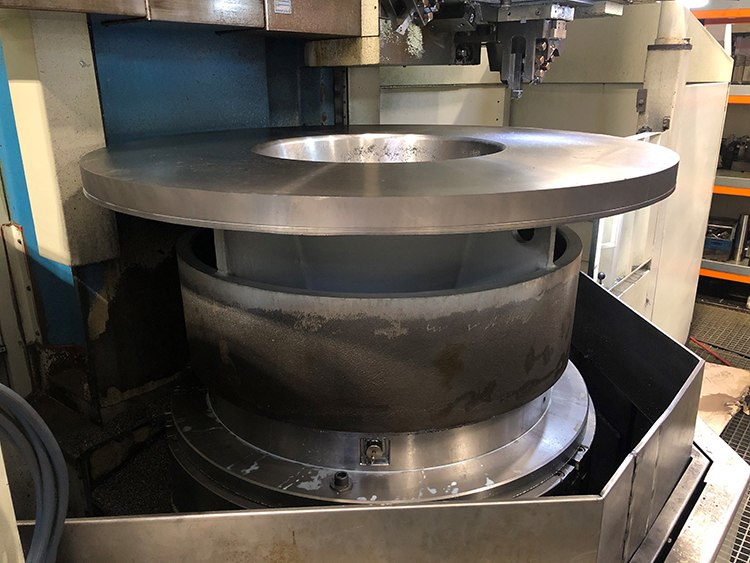

Circu EP je elektropermanentní magnetický upínač určený k instalaci na otočných stolech vertikálních brusek při upínání nástrojových a kalených ocelí a pro náročné operace soustružení. Radiální uspořádání jednotlivých pólů je vhodné pro práci s kruhového nebo válcovitého tvaru jako jsou ložiskové kroužky, mezikruží, pouzdra, apod. Pomocí řídící jednotky je možno regulovat v několika stupních upínací sílu a provádět rychlou a účinnou demagnetizací obrobků. Díky použité elektropermanentní technologii není nutný trvalé připojení k el. síti. Tím je jednak docíleno vysoké efektivity v provozu, jednak tím dosáhnete nejvyšší možné přesnosti upnutí.

Důležité parametry:

  • Technologie: Elektropermanentní
  • Pólování: Radiální
  • Limit přebroušení: 8 mm
  • Záruka: 2 roky

Doplňující informace:

Vysoká přídržná síla pro upnutí při nejnáročnějších operacích obrábění, vrtání a soustružení. Dostupné s pólovou deskou vybavenou T-drážkami pro montáž pólových nástavců. Řídící jednotku je možné naprogramovat pro různé typy materiálů pro dosažení max. síly a účinné demagnetizace po ukončení obrábění. Zároveň je možné přizpůsobit sílu při upnutí i tenčích dílců bez jakékoliv deformace. Připojení upínače je možné přes sběrný kroužek ve vřeteni obráběcího stroje, případně pomocí konektoru umístěného přímo na magnetickém upínači.

Použití:

  • kruhové broušení, hrubování, soustružení
Výkres Circu EP
Katalogové číslo D (mm) H (mm) Hmotnost (kg) Napětí (V)
Circu EM 400 400 90 76 170/340
Circu EM 500 500 90 120 170/340
Circu EM 600 600 100 195 170/340
Circu EM 700 700 100 265 170/340
Circu EM 800 800 100 365 170/340
Circu EM 1000 1000 100 550 170/340
Circu EM 1250 1250 123 990 170/340
Circu EM 1500 1500 120 1550 170/340
